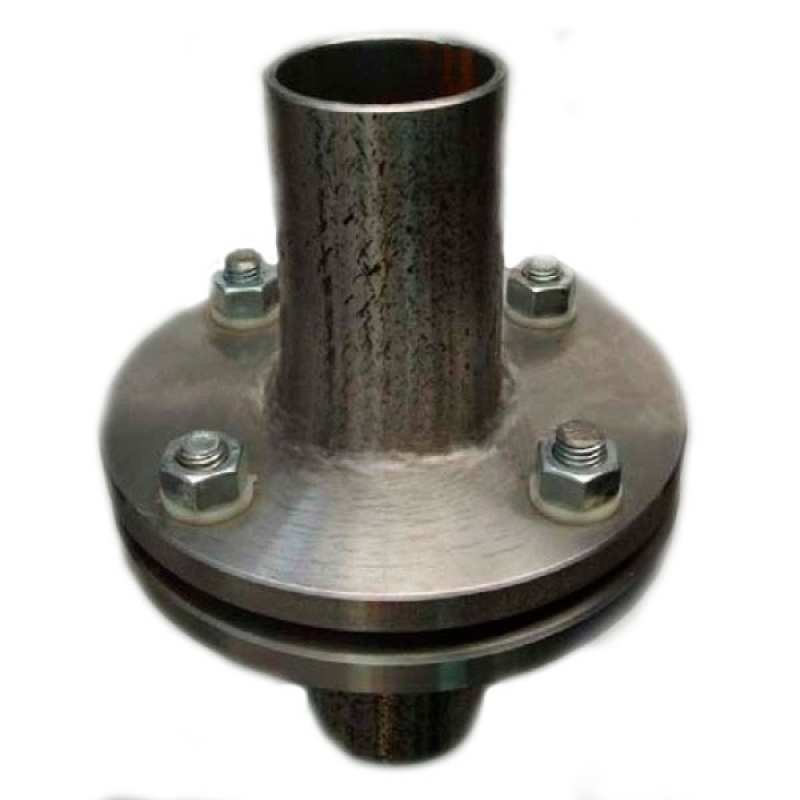

ИФС Ду15-300 мм

Назначение Применяются в трубопроводах для исключения блуждающих токов.  Рабочие среды Вода, пар, нефтепродукты, газ, сильнозагрязненные и умеренновязкие среды.  Комплект поставки Фланцевое соединение в сборе  упакованный, паспорт, руководство по эксплуатации. Материалы основных частей

Таблица

Изолирующее фланцевое соединение состоит двух основных фланцев , приваренных к концам газопровода, имеется третий специальный фланец толщиной 16-20 мм . Для электрической изоляции фланцев друг от друга между ними установлены прокладки из паронита ПМБ толщиной 4 мм, которые для предохранения влагонасыщения покрыты электроизолирующим бакелитовым лаком. Электроизолирующие прокладки в изолирующих фланцах могут изготавливаться также из винипласта или фторопласта. Стягивающие шпильки заключены в разрезные втулки из фторопласта. Между шайбами и фланцами также предусмотрены изолирующие прокладки из паронита, покрытого бакелитовым лаком. По периметру промежуточного фланца имеются резьбовые гнезда, в которые ввернуты винты , используемые для проверки электросопротивления между каждым основным фланцем и промежуточным.
