СГ-ЭК-Т-1600/1,6

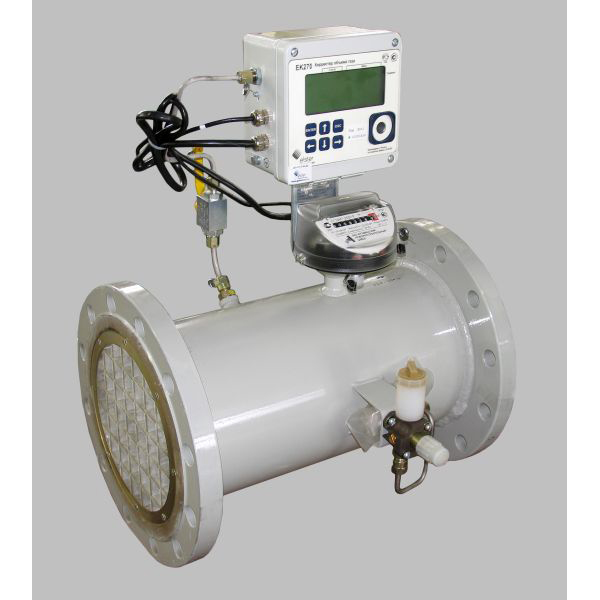

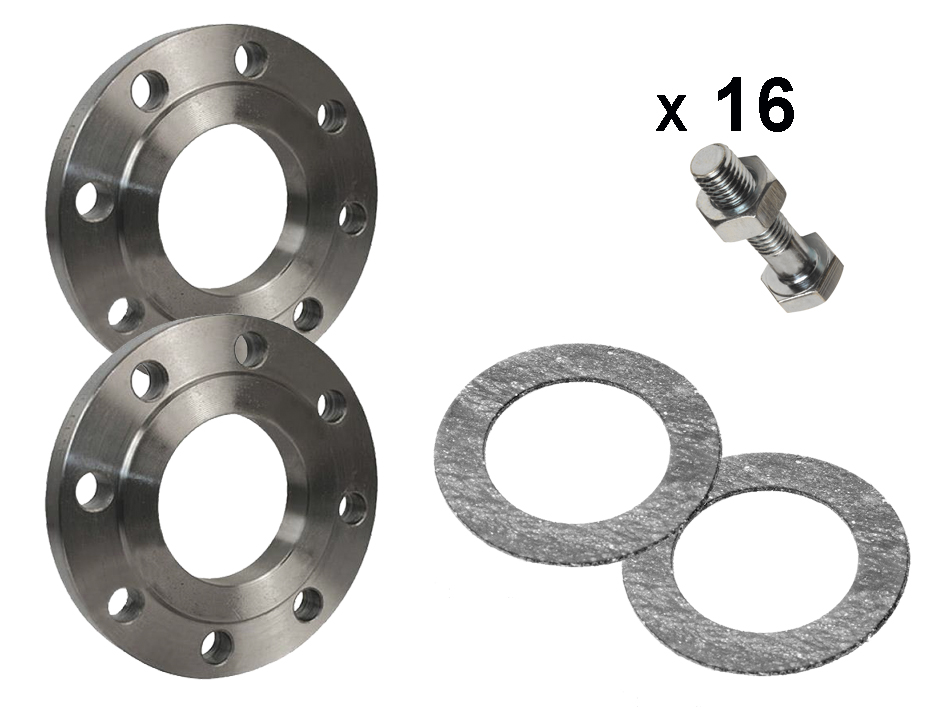

 Комплекс для измерения количества газа СГ-ЭК Qmax 1600м3/ч; Pmax=16 кгс/см2; коррекция по t и P; Ду=200мм Комплекс для измерения количества газа СГ-ЭК предназначен для учета (в том числе при коммерческих операциях) объема природного газа по ГОСТ 5542 в единицах приведенного к стандартным условиям объема (количества) посредством автоматической электронной коррекции показаний турбинного счетчика газа типа TRZ, СГ-16МТ, СГ-75МТ или ротационного счетчика газа RVG по температуре, давлению и коэффициенту сжимаемости измеряемой среды, с учетом вводимых значений относительной плотности газа, содержания в газе азота, водорода и углекислого газа, удельной теплоты сгорания газа в соответствии с ГОСТ30319. Назначение Комплектация корректора ЕК270 преобразователями перепада давления и температуры окружающей среды, наличие в нем высочастотного входа для контроля текущего расхода газа, а также возможность отправки и приема SMS-сообщений значительно расширяют функциональные возможности комплекса СГ-ЭК, выполненного на основе ЕК270. Область применения: коммерческий учет рабочего и приведенного к стандартным условиям объема природного газа, а также для измерения объема других неагрессивных, сухих и очищенных газов (воздух, азот, аргон и т.п.) в трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов. Технические характеристики Диапазон рабочих расходов комплекса СГ-ЭК-Т: 10 - 4000 м3/ч. Пределы допустимой относительной погрешности измерения объема газа, приведенного к стандартным условиям в диапазоне измерения параметров газа: температуры от -23°С до +60°С и плотности от 0,668 до 1,0 кг/м3, с учетом погрешности измерения давления, температуры, вычисления коэффициента сжимаемости: ±2,2% в диапазоне рабочих расходов от Qmin до Qt; ±1,2% в диапазоне рабочих расходов от Qt до Qmax, где Qt – значение переходного рабочего расхода в зависимости от типа счетчика, входящего в состав комплекса. Измеряемая среда: природный газ по ГОСТ 5542 и другие газы с плотностью при стандартных условиях ρ с > 0,668 кг/м3. Температура измеряемой среды: от -30°С до +60°С. Температура окружающего воздуха: от -40°С до +60°С. Диапазоны измерения абсолютного давления газа 0,08 – 10,0 МПа . Относительная погрешность измерения давления составляет 0,4%. Максимальное рабочее избыточное давление 1,6 МПа, 7,5 МПа. Маркировка взрывозащиты – 1ExibllBT4. Диапазон измерений температуры окружающей среды: от -40°С до +60°С. Пределы допускаемой абсолютной погрешности измерения температуры окружающей среды: ±1°С. Верхние пределы измерения (ВПИ) перепада давления: до 40 кПа. Предел основной приведенной погрешности измерения перепада давления, не более: 0,1% Дополнительная приведенная погрешность измерения перепада давления, на каждые 10°С, не более: 0,1%. Межповерочный интервал: 5 лет. Устройство и принцип работы Комплекс СГ-ЭК состоит из следующих составных частей: турбинного (СГ) счетчика газа различных модификаций (в зависимости от конструктивного исполнения, максимального допустимого рабочего давления и наибольшего измеряемого расхода); корректора объема газа ЕК270 со встроенными преобразователями давления и температуры (термопреобразователем сопротивления с номинальной статической характеристикой преобразования 500П (Pt500)) и преобразователем перепада давления, входящими в состав корректора; дополнительных датчиков импульсов различных типов (опция для контроля расхода газа, только совместно с внешним питанием корректора). Для комплексов со счетчиками TRZ используются высокочастотные датчики импульсов A1S, A1R, среднечастотные датчики импульсов R300. Отличительные особенности Измерение перепада давления на счетчике газа. Измерение температуры окружающей среды. Установка во взрывоопасной зоне, маркировка взрывозащищенности 1ExibllBT4. Автономная работа от внутренних элементов питания. Интеграция в систему дистанционной передачи данных (АСКУГ) с помощью интерфейса постоянного подключения RS232(RS485) или оптического интерфейса. Отправка и прием SMS сообщений на корректор ЕК270. Измерение параметров газа дистанционно с помощью программного обеспечения или с помощью SMS-сообщений. Межповерочный интервал - 5 лет. Одновременное проведение поверки и комплекса, и счетчика, и корректора с преобразователем температуры один раз в пять лет очень удобно для потребителя. Особенности эксплуатации и обслуживание На счетчиках газа ротационных и турбинных согласно ПР50.2.019-2006 необходимо контролировать перепад давления. Контроль перепада давления осуществляется согласно эксплуатационной документации на счетчики газа и ПР50.2.019-2006. Комплексы СГ-ЭК с корректором ЕК270, оснащенным преобразователем перепада давления, обеспечивают контроль перепада давления, запись в архиве измерительных значений перепада давления, расхода газа и давления газа для пересчета перепада давления к рабочим условиям согласно методикам, изложенным в эксплуатационной документации на счетчики газа. Корректор обеспечивает возможность дистанционной передачи данных об измеренных величинах. Для нормального функционирования преобразователь перепада давления дополнительно комплектуется трехвентильным блоком и гасителями пульсаций (демпферами). Гасители пульсаций предназначены для сглаживания пульсаций газа, возникающих при работе счетчиков газа. В комплексах СГ-ЭК-Т счетчики газа СГ требуют технического обслуживания. В счетчиках СГ смазка осуществляется посредством масляного насоса. Порядок технического обслуживания счетчиков указан в эксплуатационной документации на них. Ввод (запуск) комплекса в эксплуатацию его остановки определяются требованиями, указанными на счетчике газа. В корректорах установлены элементы питания, срок работы которых составляет 5 лет. Порядок замены элементов питания строго определен и описан в эксплуатационной документации на корректор. Замена элементов питания на другой тип запрещена. Межповерочный интервал корректоров также составляет 5 лет. Поэтому обычно элементы питания заменяются во время поверки корректора, что удобно для потребителя. Дополнительное оборудование, поставляемое по специальному заказу GSM модемы Wavecom, Maestro, Siemens – используются для передачи данных с корректоров объема газа ЕК270, ТС215 на персональный компьютер по GSM-сети. Наиболее часто применяются при создании систем телеметрии, а так же если невозможно использовать проводные линии связи. Аналоговые модемы INPRO, ZyXEL, U.S.Robotics – используются для передачи данных с корректоров объема газа ЕК270, ТС215. На персональный компьютер через телефонную сеть или по выделенной линии. Модуль функционального расширения МР260 – выполняет коммуникацию (подключения) двух устройств с интерфейсом RS232 к интерфейсу постоянного подключения (проводной интерфейс) ЕК270, а также при подключении принтера выполняет формирование отчета по содержимому интервального архива ЕК270 за выбранный интервал времени и вывод его на печать. Кабели-адаптеры КА/О, КА/О-USB, КА/К, КА/М – используются для подключения корректоров объема газа ЕК270, ТС215 к различному оборудованию. Длина кабелей оговаривается при заказе. Кабель БПЭК – используется для подключения корректоров объема газа ЕК270 к блокам питания БПЭК, а так же к различному оборудованию с интерфейсом RS485/ Длина кабелей оговаривается при заказе. Конвертер RS232/USB – используется для подключения корректоров к ПК через USB-интерфейс. Конвертер RS232/RS485 – используется для подключения корректоров ЕК270 к ПК по RS485. Коммуникационный модуль FE230 – это устройство, имеющее автономное питание со встроенным GSM-модемом.FE230 имеет сертификат искрозащиты для использования в качестве вторичного (связного) оборудования. Используется совместно с корректорами объема газа ЕК270. Программного-аппаратный комплекс AS-300 – предназначен для считывания, обработки и анализа данных архивов электронных корректоров ЕК270, ТС215. Связь с корректорами устанавливается локально или дистанционно (модемное соединение). Количество обрабатываемых корректоров не ограниченно. Блок питания АСК-9/2 – предназначен для подачи внешнего питания на корректоры объема газа ЕК270, ТС215, установлены вне взрывоопасной зоны. Блок питания БПЭК-02/М – предназначен для электропитания корректоров ЕК270, а также является барьером искрозащиты между ЕК270 и прочими электронными приборами. Коммуникационный модуль БПЭК-02/МТ – выполняет те же функции, что и блок питания БПЭК-02/М, но дополнительно имеет в своем составе встроенный аккумулятор для резервного электропитания в случае пропадания сетевого сетевого напряжения, GSM модем, а также модуль МР260. Программный комплекс СОДЭК – предназначен для сбора, хранения и использования в прочих информационных системах данных электронных корректоров объема газа. Программное обеспечение WinPADS – предназначено для настройки параметров корректоров объема газа ЕК270, ТС215, мониторинга их работы, сбора архивных данных. Используется сервисными организациями, службами по контролю за поставками газа, потребителями газа. Программное обеспечение OPC LIS200 – предназначено для сбора и предоставления SCADA-системам или другим OPC клиентам данных от корректоров ЕК270, ТС215. Комплект прямых участков КПУ – предназначен для установки счетчиков газа согласна требованиям эксплуатационной документации на счетчики газа и ПР50.2.019-2006. Комплект прямых участков КПУ-СГ-ЭК – предназначен для установки счетчиков газа согласно требованиям эксплуатационной документации на счетчики газа и ПР50.2.019-2006. Фильтры газа типа ФГ 16 – предназначены для очистки газа от механических примесей.
