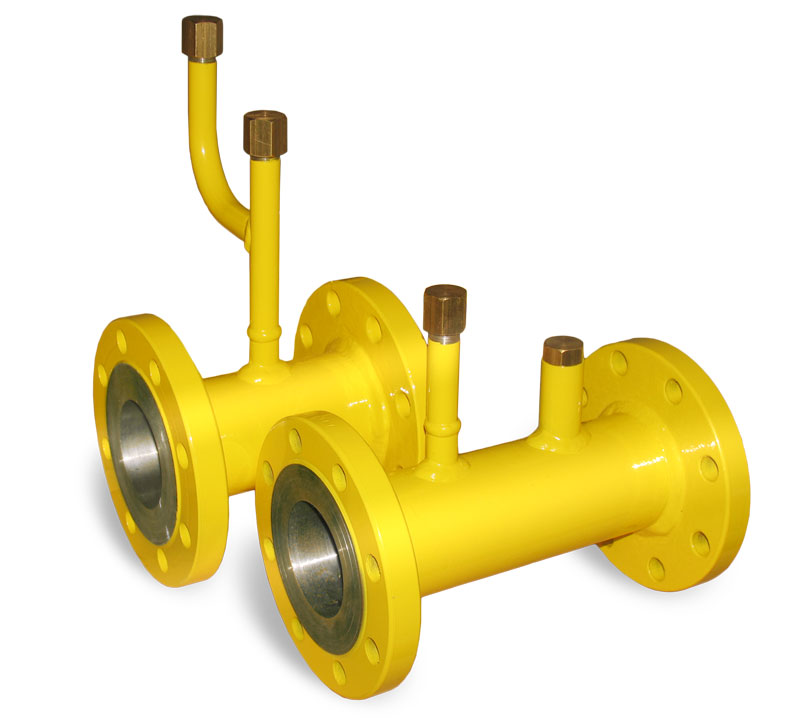

Комплект прямых участков КПУ.
Назначение
Комплект прямых участков КПУ предназначен для комплектования узла учета газа с целью обеспечения учета объема газа, приведенного к стандартным условиям, в системе газоснабжения жилых, промышленных и сельскохозяйственных объектов согласно ГОСТ Р 8.740-2011 «Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков».

КПУ обеспечивает формирования ламинарного потока газа, необходимого для нормальной работы счетчиков газа, и содержит места отбора давления, измерения температуры. Внутренняя полость КПУ, места отбора давления и измерения температуры выполнены согласно требований ГОСТ Р 8.740-2011 и технической документации на счетчики газа. Места отбора давления и измерения температуры могут быть использованы для подключения контрольно-измерительных приборов, таких как датчики (преобразователи) давления, манометры, приборы для измерения перепада давления, термометры, преобразователи температуры и пр.

При поставке счётчика в составе измерительного комплекса СГ-ЭК, может применяться комплект прямых участков КПУ-СГ-ЭК.

Состав
В комплект поставки входят:

участки трубопроводов до и после счетчика ( присоединительные поверхности, длины участков, места отбора давления и температуры выполняются согласно опросного листа).
акт измерений внутреннего диаметра трубопровода согласно ГОСТ Р 8.740-2011, заверенный представителем ФГУ «ЦСМ»
этикетка (паспорт)
сертификаты соответствия на материалы и комплектующие (по заказу).
Участки трубопроводов изготавливаются в строгом соответствии с ПБ-12-529-2003, при изготовлении применяется аттестованная по требованиям НАКС сварочная технология. Сварные стыки согласно СниП 42-01-2002 проходят неразрушающий контроль в полном объеме. Наружные поверхности имеют покрытие, выполненное методом порошковой окраски.

Технические характеристики
Протекающая среда — неоднородный по химическому составу природный газ по ГОСТ 5542, пропан, воздух, азот, инертные газы, а также другие неагрессивные очищенные и осушенные газы;

Диапазон температур окружающей и протекающей среды от −40оС до +70оС.

Относительная влажность воздуха до 95%.

Рабочее давление не более: 1,6 МПа (16 кгс/см²).

Диаметр условного прохода (Ду): от 50 до 150.

Длина прямого участка L, не менее: 2 Ду.

Виды исполнения и примеры обозначения
Условное обозначение комплекта прямых участков (КПУ) включает следующие знаки:

1 2 3 4 5 6 7
КПУ — ХХХ / Х - Х Х . Х Х
1 — наименование изделия

2 — диаметр условного прохода. Выбирается из ряда: 50, 80, 100, 150

3 — обозначение счетчика газа:

Р — ротационный счетчик газа RVG;

T1 — турбинный счетчик газа СГ;

Т2 — турбинный счетчик газа TRZ;

Графы 4-5 : обозначение прямого участка до счетчика
4 — обозначение длины прямого участка . указывается числом, кратным величине диаметра условного прохода (для штатных исполнений смотри таблицы 1, 2).

5 — обозначение типа участка до счетчика:

Исполнение 1 (присоединение фланцевое с обеих сторон, два места отбора давления)

Графы 6-7 : обозначение прямого участка после счетчика
6 — обозначение длины прямого участка . указывается числом, кратным величине диаметра условного прохода (для штатных исполнений смотри таблицы 1, 2).

7 — обозначение типа участка после счетчика:

Исполнение 1 (присоединение фланцевое с обеих сторон, место отбора давления, с местом для измерения температуры)

Примечания к поз. 6, 7:

фланцы исп.1 Ру16 по ГОСТ 12815, места подсоединения отбора давления с наружной резьбой G1/2;
в случае, если прямой участок после счетчика не заказывается, в графах 6, 7 ставится знак «Х».
