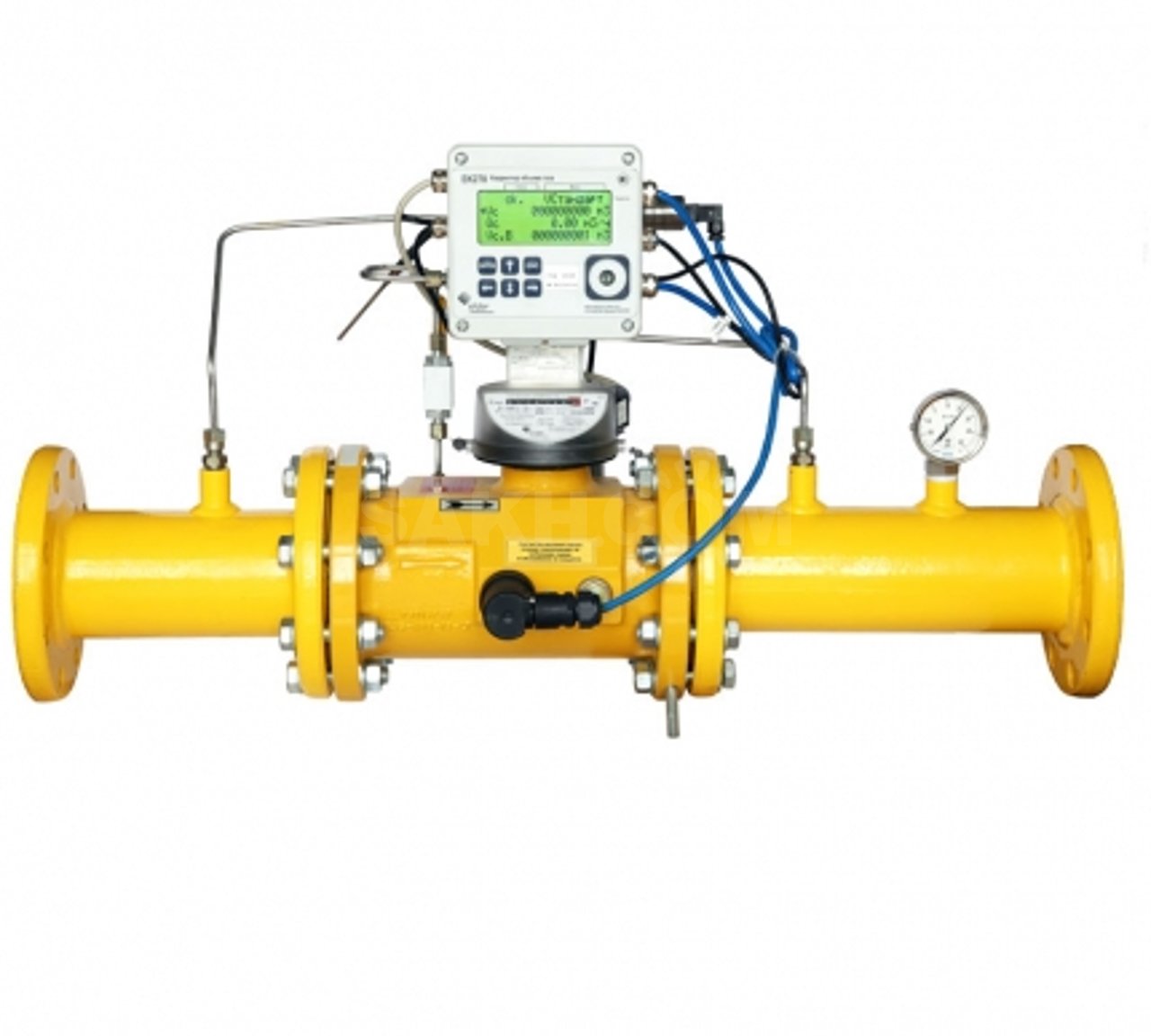

Комплект прямых участков (КПУ) для турбинных счетчиков газа TRZ

КПУ-50/Т2; КПУ-80/Т2; КПУ-100/Т2; КПУ-150/Т2  Комплект прямых участков  КПУ предназначен для комплектования узла учета газа с целью обеспечения учета объема газа, приведенного к стандартным условиям, в системе газоснабжения жилых, промышленных и сельскохозяйственных объектов согласно ПР 50.2.019-2006 «Методика выполнения измерений при помощи турбинных, ротационных и вихревых счетчиков». Назначение КПУ обеспечивает формирования ламинарного потока газа, необходимого для нормальной работы турбинных счетчиков газа, и содержит места отбора давления, измерения температуры. Внутренняя полость КПУ, места отбора давления и измерения температуры выполнены согласно требований ПР 50.2.019-2006 и технической документации на счетчики газа. Места отбора давления и измерения температуры могут быть использованы для подключения контрольно-измерительных приборов, таких как датчики (преобразователи) давления, манометры, приборы для измерения перепада давления, термометры, преобразователи температуры и пр. Состав изделия В комплект поставки входят: участки трубопроводов до и после счетчика ( присоединительные поверхности, длины участков, места отбора давления и температуры выполняются согласно опросного листа). акт измерений внутреннего диаметра трубопровода согласно приложения А к ПР 50.2.019-2006, заверенный представителем ФГУ «Нижегородский ЦСМ» этикетка (паспорт) сертификаты соответствия на материалы и комплектующие (по заказу). Участки трубопроводов изготавливаются в строгом соответствии с ПБ-12-529-2003, при изготовлении применяется аттестованная по требованиям НАКС сварочная технология. Сварные стыки согласно СНиП 42-01-2002 проходят неразрушаюший контроль в полном объеме. Наружные поверхности имеют покрытие, выполненное методом порошковой окраски. Технические характеристики Рабочая среда – неоднородный по химическому составу природный газ по ГОСТ 5542, пропан, воздух, азот, инертные газы, а также другие неагрессивные очищенные и осушенные газы; Диапазон температур окружающей и протекающей среды от  - 40С до + 70°С. Относительная влажность воздуха до 95%. Рабочее давление не более: 1,6 МПа (16 кгс/см2). Диаметр условного прохода (Ду): от 50 до 150. Длина прямого участка L, не менее: 2 Ду. Виды исполнения и примеры обозначения Условное обозначение комплекта прямых участков (КПУ) включает следующие знаки:

1 - наименование изделия 2 - диаметр условного прохода. Выбирается из ряда: 50, 80, 100, 150 3 - обозначение счетчика газа:        Р  - ротационный счетчик газа RVG;        T1- турбинный счетчик газа СГ;        Т2- турбинный счетчик газа TRZ; Примечание: по согласованию возможно изготовление прямых участков для других типов счетчиков 4 - обозначение длины прямого участка. Указывается числом, кратным величине диаметра условного прохода 5 - обозначение типа участка до счетчика:        Исполнение 1 (присоединение фланцевое с обеих сторон, два места отбора давления) 6 - обозначение длины прямого участка после счетчика. Указывается числом, кратным величине диаметра условного прохода 7 - обозначение типа участка после счетчика:        Исполнение 1 (присоединение фланцевое с обеих сторон, место отбора давления, с местом для измерения температуры)  Примечания к поз. 6, 7: 1) фланцы исп.1 Ру16 по ГОСТ  12815, места подсоединения отбора давления с наружной резьбой G1/2; 2) в случае, если прямой участок после счетчика не заказывается, в графах 6, 7 ставится знак «Х». Примеры обозначений при заказе прямых участков Пример записи при заказе прямых участков для счетчика RVG G160 Ду80, с длинами прямых участков 2Ду до счетчика с фланцевыми соединениями с обеих сторон, два места отбора давления; прямой участок 3 Ду после счетчика, с фланцевыми соединениями с обеих сторон, с бобышкой М20х1,5 внутр. под гильзу датчика температуры: Комплект прямых участков КПУ-80/Р-21.31. Пример записи при заказе прямых участков для счетчика TRZ G250 Ду100, с длиной прямого участка 2Ду до счетчика с фланцевыми соединениями с обеих сторон, одно место отбора давления; после счетчика – отказ от заказа прямого участка: Комплект прямых участков КПУ-100/Т2-21.ХХ. Пример записи при заказе прямых участков для счетчика СГ16МТ-800 Ду150, с длиной прямого участка 5Ду до счетчика с фланцевыми соединениями с одной стороны, одно место отбора давления; прямой участок 3Ду после счетчика  с фланцевыми соединениями с обеих сторон, с бобышкой М20х1,5 внутр. под гильзу датчика температуры: Комплект прямых участков КПУ-150/Т1-51.31.
