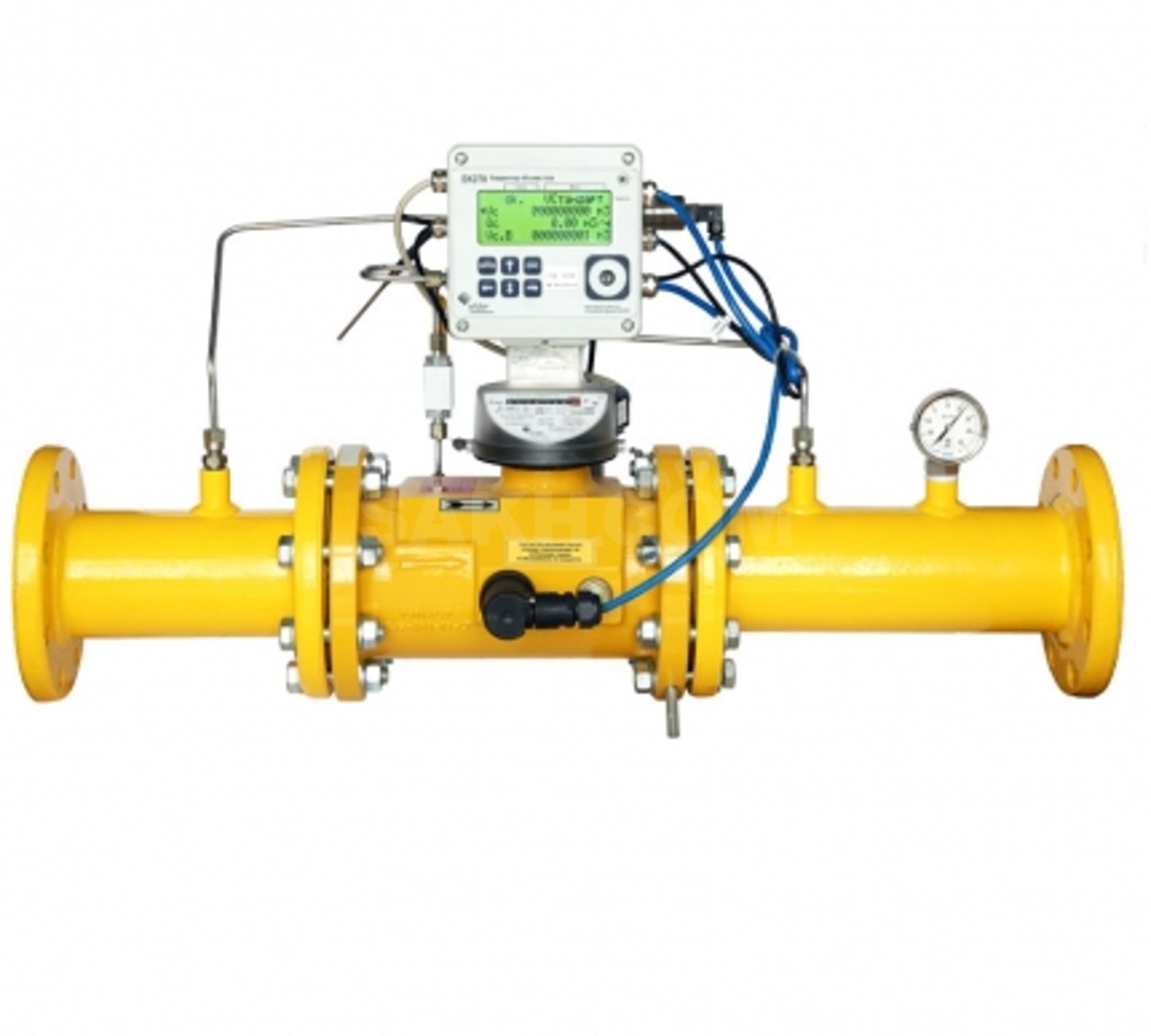

Комплект прямых участков КПУ-СГ-ЭК для измерительных комплексов СГ-ЭК-Т со счетчиком СГ

КПУ-СГ-ЭК-Т1-Ду50; КПУ-СГ-ЭК-Т1-Ду80; КПУ-СГ-ЭК-Т1-Ду100; КПУ-СГ-ЭК-Т1-Ду150 Комплект прямых участков  КПУ-СГ-ЭК предназначен для комплектования измерительного комплекса СГ-ЭК на базе корректора ЕК270 с преобразователем перепада давления ППД (либо с возможностью его дальнейшей установки) с целью обеспечения учета объема газа, приведенного к стандартным условиям, в системе газоснабжения жилых, промышленных и сельскохозяйственных объектов согласно ПР 50.2.019-2006 «Методика выполнения измерений при помощи турбинных, ротационных и вихревых счетчиков». Назначение КПУ-СГ-ЭК обеспечивает формирования ламинарного потока газа, необходимого для нормальной работы турбинных счетчиков газа, и содержит места отбора давления, измерения температуры. Внутренняя полость КПУ, места отбора давления и измерения температуры выполнены согласно требований ПР 50.2.019-2006 и технической документации на счетчики газа. Технические характеристики Рабочая среда – неоднородный по химическому составу природный газ по ГОСТ 5542, пропан, воздух, азот, инертные газы, а также другие неагрессивные очищенные и осушенные газы. Диапазон температур окружающей и протекающей среды от  - 40°С до плюс 70°С. Относительная влажность воздуха до 95%. Рабочее давление не более: 1,6 МПа (16 кгс/см²). Диаметр условного прохода (Ду): от 50 до 150. Длина прямого участка L, не менее: 2 Ду.  Состав изделия В комплект поставки входят: участки трубопроводов до и после счетчика (габаритные и присоединительные размеры, длины участков, места отбора давления и температуры). акт измерений внутреннего диаметра трубопровода согласно приложения А к ПР 50.2.019-2006, заверенный представителем ФГУ «Нижегородский ЦСМ» этикетка (паспорт) сертификаты соответствия на материалы и комплектующие (по заказу). Участки трубопроводов изготавливаются в строгом соответствии с ПБ-12-529-2003, при изготовлении применяется аттестованная по требованиям НАКС сварочная технология. Сварные стыки согласно СНиП 42-01-2002 проходят неразрушаюший контроль в полном объеме. Наружные поверхности имеют покрытие, выполненное методом порошковой окраски. Виды исполнения и примеры обозначения Условное обозначение комплекта прямых участков (КПУ) включает следующие знаки:

Таблица КПУ-СГ-ЭК - наименование изделия - обозначение счетчика газа: Т1 - турбинный счетчик газа СГ; Т2- турбинный счетчик газа TRZ - диаметр условного прохода. Выбирается из ряда: 50, 80, 100, 150 Примеры обозначений при заказе прямых участков  Пример записи при заказе комплекта прямых участков для измерительного комплекса СГ-ЭК-Т2-1600 на базе счетчика TRZ G1000 Ду150 и электронного корректора ЕК-270 и ППД:  Комплект прямых участков КПУ-СГ-ЭК-Т2-Ду150   Пример записи при заказе комплекта прямых участков для измерительного комплекса СГ-ЭК-Т1-100 на базе счетчика СГ16МТ-100 Ду50 и  электронного корректора ЕК-270 и ППД: Комплект прямых участков КПУ-СГ-ЭК-Т1-Ду51
