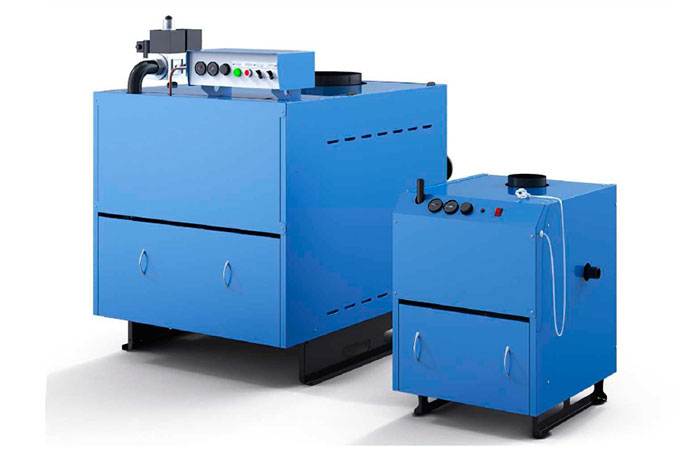

Котлы отопительные газовые RS-A100
По ценам завода производителя с доставкой до объекта
Ед. измерения:
шт. RS-A100 с автоматикой безопасности NOVA-820 40 кВт; RS-A60 с автоматикой безопасности NOVA-820 60 кВт; RS-A80 с автоматикой безопасности Elettrosit 80 кВт; RS-A100 с автоматикой безопасности Elettrositt 93 кВт; RS-A100 с автоматикой безопасности Elettrositt 96 кВт; RS-A100 с автоматикой безопасности Honeywell 425t 99 кВт; RS-A100 с автоматикой безопасности Honeywell 120 кВт; RS-A150 с автоматикой безопасности Honeywell 150 кВт; RS-A200 с автоматикой безопасности Honeywell 200 кВт; RS-A300 с автоматикой безопасности Honeywell 300 кВт; RS-A400 с автоматикой безопасности Honeywell 400 кВт; RS-A500 с автоматикой безопасности Honeywell 540 кВт. Мощность от 20 до 540 кВт. Рабочее давление 0,6 Мпа. КПД не менее 93%. Вид топлива: - природный газ, - сжиженный газ. Котлы серии RS-A являются газовыми водогрейными водотрубными котлами гидронного типа с атмосферной горелкой, работающие на природном газе. Теплообменник выполнен из оребренных труб с повышенной поверхностью теплоотдачи. Сочетание значительной тепловой мощности и высокого КПД при малых габаритах и небольшом весе за счет конструкции теплообменника. Низкие уровни шума и выброса вредных веществ. Простота монтажа, эксплуатации и текущего обслуживания. Высокая скорость прохождения теплоносителя (2-3 м/с) позволяет свести к минимуму образование накипи и значительно снизить затраты на химводоподготовку. Оптимальны для использования в крышных котельных. В качестве топлива можно использовать сжиженный газ LPG (пропан-бутан). Установленная на котле многорожковая микрофакельная атмосферная горелка инжекторного типа обеспечивает экономичное сжигание газа благодаря разбиванию газового потока на множество мелких струй и предварительному смешиванию части воздуха с газом в инжекторах. Каркас и обшивка котла окрашены полимерной порошковой краской. На котлах установлена надежная автоматика управления с газовыми клапанами фирм Honeywell (США) и SIT (Италия), которая обеспечивает: отключение горелки при выходе контролируемых параметров за заданные пределы; автоматическое поддержание температуры воды на заданном уровне; световую сигнализацию состояния. Габаритные и присоединительные размеры
|
Марка котла RS-A |
20 |
40 |
60 |
80 |
100 |
200 |
250 |
300 |
400 |
500 |
|
|
|
Вид топлива |
газ природный ГОСТ5542-87 |
|||||||||||
|
Вид теплоносителя |
вода питьева ГОСТ2874-73 |
|||||||||||
|
при работе на сжиженном газе |
||||||||||||
|
Номинальная тепловая мощность, кВт |
17 |
33 |
53 |
70 |
87 |
200 |
210 |
270 |
360 |
485 |
|
|
|
Номинальная расход сжиженного газа, м3 |
1,8 |
3,6 |
5,0 |
7,0 |
9,0 |
23 |
24 |
30 |
42 |
56 |
|
|
|
Давление газа перед котлом, мм.вод.ст. |
280 |
|||||||||||
|
при работе на природном газе |
||||||||||||
|
Номинальная тепловая мощность, кВт |
20 |
40 |
60 |
80 |
95 |
220 |
250 |
300 |
400 |
540 |
|
|
|
Номинальная расход природного газа, м3/час |
2,4 |
5,0 |
7,0 |
9,0 |
11,0 |
24 |
27,5 |
33 |
44 |
59 |
|
|
|
Давление газа перед котлом, мм.вод.ст. |
100 |
100 |
100 |
100 |
100 |
|
||||||
|
Разряжение за котлом, Па |
40 |
|||||||||||
|
Максимальное давление на входе в котёл, МПа |
0,6 |
0,6 (по спец заказу 1,0) |
||||||||||
|
Диапазон поддержания температуры воды на выходе из котла, °С |
+50...+95 |
+50...+95 (по спец заказу +50...+115) |
||||||||||
|
Коэффициент полезного действия, %, не менее |
93 |
|||||||||||
|
Номинальный расход воды через котел, м3/час |
0,7 |
1,4 |
2,1 |
2,7 |
3,4 |
7,0 |
8,6 |
10 |
14 |
19 |
|
|
|
Гидравлическое сопротивление котла, МПа |
0,01 |
0,02 |
0,05 |
0,03 |
0,04 |
0,05 |
|
|||||
|
Размеры дымохода, Ø мм |
130 |
150 |
220 |
300 |
350 |
400 |
450 |
|
||||
|
Напряжение питания, В |
- |
220 |
||||||||||
|
Потребляемая мощность, Вт |
- |
20 |
55 |
72 |
91 |
|
||||||
|
Марка газового клапана |
EUROSIT |
NOVA 820 |
EUROSIT-810 |
HONEYWELL |
|
|||||||
|
VR432 |
VQ440 |
VQ450 |
|
|||||||||
|
Присоединительная резьба |
Ду15 |
Ду20 |
Ду20 |
Ду32 |
Ду40 |
|
||||||
|
Масса, не более, кг |
65 |
100 |
150 |
350 |
450 |
530 |
620 |
|
||||

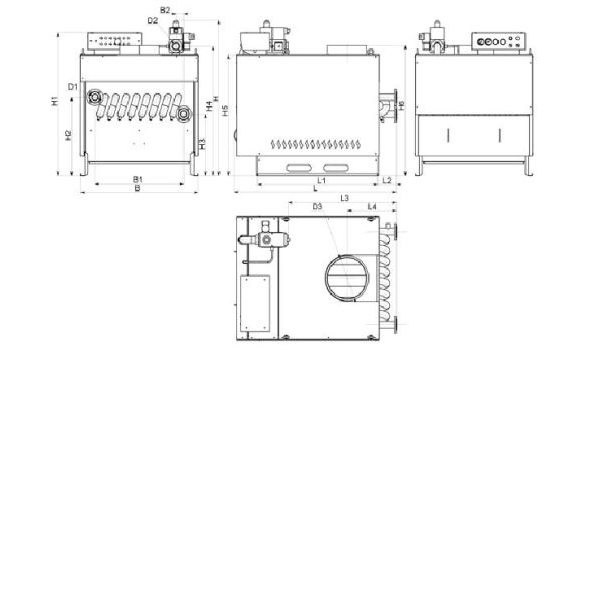

Габаритные и присоединительные размеры
|
Размер |
RS-A20 |
RS-A40 |
RS-A60 |
RS-A80 |
|
L, мм |
732 |
940 |
940 |
940 |
|
B, мм |
522 |
533 |
717 |
717 |
|
H, мм |
748 |
748 |
748 |
748 |
|
L1, мм |
430 |
640 |
640 |
640 |
|
L2, мм |
150 |
150 |
150 |
150 |
|
L3, мм |
603 |
812 |
812 |
812 |
|
L4, мм |
280 |
305 |
305 |
305 |
|
B1, мм |
276 |
276 |
460 |
460 |
|
B2, мм |
61 |
61 |
77 |
77 |
|
H1, мм |
698 |
698 |
698 |
698 |
|
H2, мм |
472 |
472 |
472 |
472 |
|
H3, мм |
735 |
735 |
735 |
735 |
|
D1 |
2" |
2" |
2" |
2" |
|
D2 |
½" |
½" |
¾" |
¾" |
|
D3, мм |
130 |
175 |
215 |
215 |
|
Размер |
RS-A100 |
RS-A200 |
RS-A250 |
RS-A300 |
RS-A400 |
RS-A500 |
|
L, мм |
984 |
1410 |
1429 |
1429 |
1429 |
1429 |
|
B, мм |
758 |
758 |
1034 |
1034 |
1225 |
1495 |
|
H, мм |
1221 |
1221 |
1271 |
1312 |
1312 |
1312 |
|
L1, мм |
630 |
1060 |
1060 |
1060 |
1060 |
1060 |
|
L2, мм |
170 |
165 |
165 |
165 |
165 |
165 |
|
L3, мм |
652 |
1067 |
1097 |
952 |
952 |
952 |
|
L4, мм |
350 |
415 |
435 |
435 |
435 |
465 |
|
B1, мм |
506 |
506 |
782 |
782 |
966 |
1242 |
|
B2, мм |
25 |
25 |
68 |
68 |
90 |
121 |
|
H1, мм |
1158 |
1158 |
1208 |
1208 |
1208 |
1208 |
|
H2, мм |
663 |
663 |
663 |
663 |
663 |
663 |
|
H3, мм |
520 |
520 |
520 |
520 |
520 |
520 |
|
H4, мм |
1033 |
1033 |
1083 |
1092 |
1092 |
1092 |
|
H5, мм |
968 |
968 |
1018 |
1018 |
1018 |
1018 |
|
H6, мм |
1050 |
1050 |
1100 |
1100 |
1100 |
1100 |
|
D1, мм |
Ду50 |
Ду50 |
Ду50 |
Ду50 |
Ду50 |
Ду50 |
|
D2 |
1" |
1¼" |
1¼" |
1½" |
1½" |
2" |
|
D3, мм |
220 |
300 |
350 |
350 |
400 |
450 |
