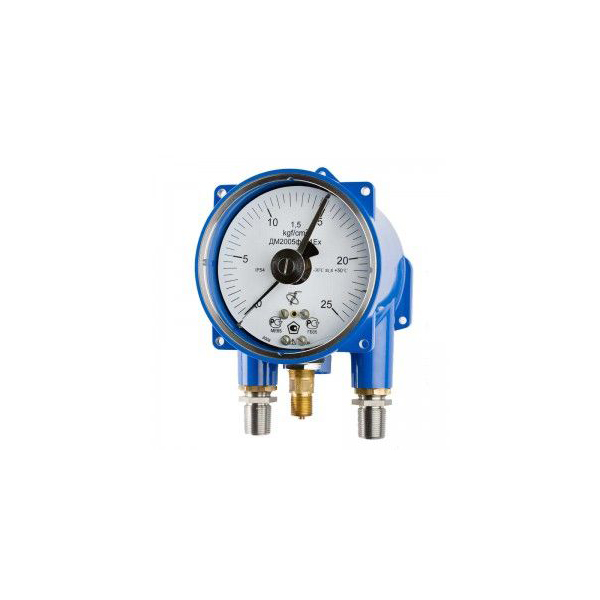

Взрывозащищенные манометры ДМ2005ф

Электроконтактные (сигнализирующие) взрывозащищённые манометрыДМ2005фСг1Ex, вакуумметрыДВ2005фСг1Ex и мановакуумметры ДА2005фСг1Ex предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, пара и газа (в т. ч. кислорода и агрессивных соединений), и замыкания или размыкания электрических цепей при достижении заданного предела давления во взрывоопасных зонах помещений и наружных установках классов 1 и 2 по ГОСТ Р 51330.9, где возможно образование взрывоопасных смесей категорий IIA, IIB и IIC групп Т1, Т2, Т3, Т4 по ГОСТ Р 51.330.19, ГОСТ Р 51.330.5, ГОСТ Р 51.330.11. Диапазон измерений избыточного давления должен быть от 0 до 75% диапазона показаний; вакуумметрического давления – равен диапазону показаний.
Сигнализирующее устройство имеет замыкающий и размыкающий контакты на реле как левой, так и правой уставок и позволяет производить подключения внешних цепей в исполнениях III, IV, V, VI по ГОСТ 2405-88, а также задействовать одновременно оба контакта на каждом реле.
Маркировка взрывозащиты – 1EXd[ia]iaIICT4
Диаметр корпуса – 164 мм.
Резьба штуцера – М20х1,5.
Диапазон показаний, кгс/см2:
ДМ2005фСг1Ex – от 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600;
ДВ2005фСг1Ex – от -1 до 0;
ДА2005фСг1Ex – от -1 до 0,6; 1,5; 3; 5; 9; 15; 24.
Класс точности – 1,5.
Разрывная мощность контактов электромагнитных реле при силе тока от 0,01 до 5А:
для переменного тока – 500 ВА,
для постоянного тока – 120 Вт.
Напряжение внешних коммутируемых цепей:
переменного тока – 24, 27, 40, 110, 220 В,
постоянного тока – 24, 27, 40, 60, 110 В.
Напряжение питания – ~127/220 В.
Температура окружающего воздуха от -30° до +50°С.
Степень защиты приборов от воздействия твердых частиц, пыли и воды – IP54 по ГОСТ 14254-96.
Масса приборов ДМ2005фСг1Ex, ДВ2005фСг1Ex, ДА2005фСг1Ex – не более 4 кг.
