САКЗ-МК®-4Е

Ед. измерения:
шт.

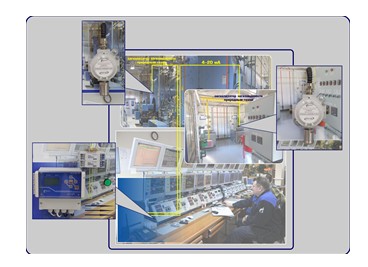

Система предназначена для непрерывного автоматического контроля содержания природного газа в атмосфере помещений рабочей зоны (взрывоопасные зоны класса 1 и 2 помещений) и наружных установок по ГОСТ 30852.9-2002 (МЭК 60079-10:1995).

Система служит для измерения концентраций контролируемого газа, оповещения персонала световыми и звуковым сигналами при возникновении опасных концентраций, срабатывании внешних датчиков, а также для управления импульсным электромагнитным клапаном газоснабжения с ручным взводом и/или внешними исполнительными устройствами (например, вентиляцией, сиреной и др.), в том числе с питанием ~230В.

Система предназначена для применения на опасных промышленных объектах во взрывоопасных зонах производственных предприятий и участках эксплуатации продуктов нефте-газовой отрасли.

Наименование параметра или характеристики

значение

Диапазон измерения концентрации природного газа, % об. (%НКПР)

от 0 до 2,2 (0 – 50)

Концентрация СН (СУГ), вызывающая срабатывание сигнализации по уровням «Порог 1»/«Порог 2», % НКПР

(10±5)/(20±5)

Время срабатывания системы с, не более:

15

Время установления рабочего режима, с

30

Общее количество устройств (сигнализаторов, пультов) в системе, не более

240

Количество входов от датчиков типа «сухой контакт»: «Авария»/«Охрана»/«Пожар» (шлейф пожарной сигнализации)

2/1/1

Количество встроенных реле

3

Нагрузочная способность контактов реле при напряжении ~230В, А, не более

2

Напряжение питания переменного тока частотой (50±1) Гц, В

230±23

Потребляемая мощность, ВА, не более

20



К системе подключаются сигнализаторы контроля загазованности взрывозащищенного исполнения типа СЗ-1ДЛВ-420К 1ExdibIIАT6. Допустимо подключать пожарные извещатели типа ИП212-45, ИП212-141М, ИП212-189, GSM-извещатель типа GSM5-104И или МС52i-485GI, а также сейсмический сенсор SEISMIC M16 M90W 008 или аналогичный с выходным сигналом типа «нормально закрытый сухой контакт».

Пороги срабатывания сигнализации настраиваемые.

Технические данные

Условия эксплуатации:

·         температура окружающей среды – от минус 30 до плюс 50°С;

·         относительная влажность воздуха (при температуре + 25 °С) – от 20 до 80 %;

·         атмосферное давление – от 86 до 106,7 кПа.

Режим работы системы – непрерывный.

Назначенный срок службы системы – 12 лет при условии своевременной замены сенсоров, выработавших свой ресурс.

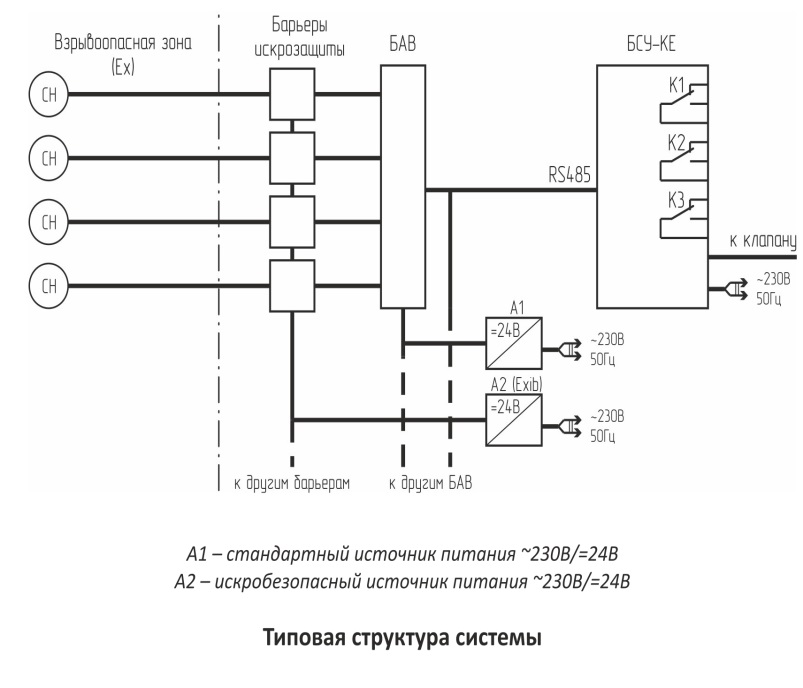

Комплект поставки (базовый):

·         сигнализатор загазованности природным газом типа СЗ-1ДЛВ-420К 1ExdibIIАT6;

·         блок питания для сигнализаторов загазованности;

·         блок сигнализации и управления для котельной БСУ-КЕ;

·         блок БАВ-040;

·         запорный газовый клапан с электромагнитным управлением;

·         барьер искрозащиты;

·         блок питания;

·         кабель в металлорукаве с полимерным покрытием;

·         эксплуатационная документация;

·         упаковка.

Комплекты поставки могут отличаться по составу и модификации блоков в зависимости от:

·         количества сигнализаторов: один или несколько;

·         наличия или отсутствия одного, или нескольких пультов ПД-Е;

·         типа клапана: отсутствует, КЗЭУГ, КЗГЭМ-У или другой, в том числе с питанием ~230В;

·         типоразмера клапана (номинального диаметра и номинального давления);

·         количества источников питания сигнализаторов: один или несколько;

·         типа и количества кабеля для RS485.

По заказу в комплект поставки могут дополнительно входить:

·         блок связи БС-01(02) для подключения к SCADA-системе;

·         GSM-извещатель;

·         блоки расширения входов БРВ-8;

·         блоки управления реле БУР-8.

Для работы системы дополнительно требуются источники питания БАВ и барьеры искрозащиты.
