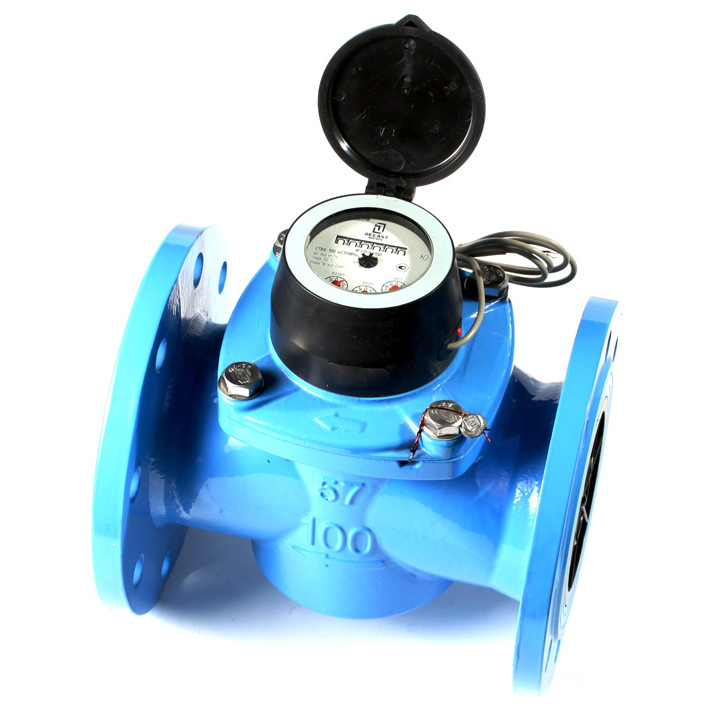

Счётчик турбинный для холодной воды СТВХ

• предназначен для установки в многоквартирных домах и на предприятиях с широким диапазоном расходов;
• предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 50° C и давлением до 1,6 МПа;
• может быть установлен в помещениях с повышенной влажностью;
• за счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).

Варианты оснащения
Стандартное исполнение:

• счетный механизм оснащен МИД-сенсором;
• корпус счетного механизма подготовлен для установки МИД;
• чугунный корпус;
• окрашенный корпус синего цвета;
• присоединение фланцевое;

Модификация счетчика с импульсным выходом (ДГ):

• стандартное исполнение;
• датчик герконовый.

Особенности:

• соответствует метрологическому классу С;
• МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
• СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;
• уникальный широкий диапазон измерений;
• надежная конструкционная защита от внешнего магнитного воздействия;
• минимальные затраты на установку и эксплуатацию;
• не требует прокладки электрических сетей – счетчик независим от источников питания;
• высокая перегрузочная способность по расходу и давлению;
• полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля.

Точность
СТВХ «СТРИМ» — высокоточный прибор, отвечающий классу точности «С». Эта уникальная точность достигается применением целого ряда инноваций и разработок в конструкции прибора.
Конструктивно в счетчик СТВХ «СТРИМ» заложен большой запас по надежности. Применение математического моделирования, новейших материалов и технологий, обеспечивает бесперебойную работу счетчика в течение всего срока эксплуатации.
Отсутствие электрических контактов и соединений делают счетчик пожара-, взрывобезопасным и энергонезависимым.

Принцип работы
Принцип действия счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси турбинки через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отчетного устройства. Конструктивно счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. обладают более широким диапазоном расходов по сравнению с другими классами точности. Это достигается за счет высококачественной обработки внутренней поверхности корпуса и изготовления внутренних элементов счетчика из высококачественных полимеров, спроектированных таким образом, чтобы обеспечить наивысшую чувствительность.
