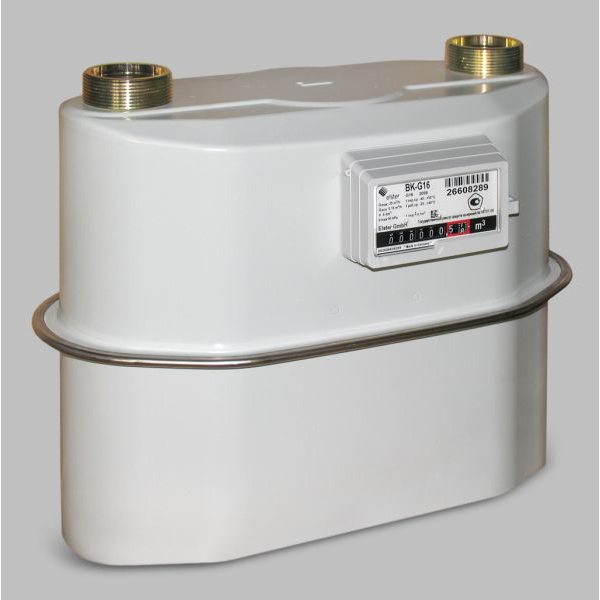

BK-G6;
Коммунальные диафрагменные счетчики газа BK предназначены для коммерческого учета газа объема природного, сжиженного, нефтяного и других сухих неагрессивных, неоднородных по химическому составу газов, в коммунальном и бытовом хозяйствах, на предприятиях различных отраслей промышленности, а так же в других сферах деятельности человека, требующих учета потребляемого газа.
Технические характеристики
Диапазон рабочих расходов:
BK-G6 – от 0,06 м3/ч до 10 м3/ч;
BK-G10 – от 0,1 м3/ч до 16 м3/ч;
BK-G16 – от 0,16 м3/ч до 25 м3/ч;
BK-G25 – от 0,25 м3/ч до 40 м3/ч.
Порог чувствительности:
BK-G6 – 0,008 м3/ч;
BK-G10, G16, G25 – 0,01 м3/ч.
Относительная погрешность измерения в диапазоне расходов:
от Qмин до 0,1Qном: ±3%;
от 0,1Qном до Qмакс(включит.): ±1,5%.
Рабочее давление газа: 50 кПа.
Максимальное допустимое давление: 50 кПа.
Потеря давления не более 200 Па для G6; 300 Па для G10, G16, G25.
Циклический объем: BK-G6 2 дм3, BK-G10 6 дм3, BK-G16 6 дм3, BK-G25 12 дм3.
Температура рабочей среды: от - 25°С до + 40°С.
Температура окружающей среды, при которой не нарушается работоспособность счетчика: от - 40°С до + 55°С.
Масса счетчика:
BK-G6 не более 3,5 кг;
BK-G10 не более 4,3 кг;
BK-G16 не более 5,7 кг;
BK-G25 не более 10кг.
Межповерочный интервал: 10 лет.
Гарантийный срок эксплуатации: 18 месяцев.
Срок службы счетчика: не менее 24 лет.
Устройство и принцип работы
Счетчик состоит из герметичного корпуса с присоединительными штуцерами, внутри которого расположены камерные измерительные блоки, кривошипно-шатунный механизм, газораспределительный механизм, состоящий из распределителя, клапанов, редуктора с регулировочной платой и отсчетного механизма. Камеры блоков разделены эластичными подвижными перегородками с жесткими центами. Принцип работы диафрагменного счетчика основан на поочередном вытеснении газа из рабочих камер за счет попеременного перемещения диафрагм входным давлением газа. При поступлении через входной патрубок в герметичный корпус, газ через открытый клапан поступает в камеру. Увеличение объема газа в камере вызывает перемещение подвижной перегородки и вытеснение газа из соседней камеры, через распределитель в выходной патрубок. Перемещение подвижных перегородок с помощью кривошипно-шатунного механизма передается наколенчатый вал редуктора распределителя и далее отсчетному механизму. Отсчетный механизм выполнен в виде восьмиразрядного цифрового барабанного счетчика оборотов, показания которого отградуированы в м3 (m3).
Отличительные особенности
Компактность конструкции и современный дизайн.
Возможность дополнительно монтировать на счетчик низкочастотный генератор импульсов типа IN-Z61 для дистанционной передачи данных.
Наличие блокировки от обратного хода цифровых колес отсчетного механизма.
Высокая чувствительность и точность измерений.
Низкая потеря потеря давления при работе счетчика на всех расходах.
Нечувствительность к загрязнениям газа. Низкий уровень шума при работе.
Отсутствие энергетических затрат.
Высокая коррозионная стойкость применяемых при изготовлении счетчика металлических материалов и эксплуатационная надежность применяемых синтетических материалов.
Счетчик работает, на любом из заявленных в технических требованиях расходе, без ограничений по продолжительности, с сохранением метрологических характеристик.
Длительный срок службы.
Обслуживание
Диафрагменные счетчики газа типоразмеров G6, G10, G16, G25 специального технического обслуживания не требует, но владелец обязан следить за чистотой поверхности счетчика. Для ухода за поверхностью счетчика можно использовать мыльный раствор и другие бытовые моющие средства. Бензин, керосин, растворители различных марок применять для чистки счетчика запрещается. Диафрагменный счетчик газа может дополнительно комплектоваться электронным температурным корректором.
