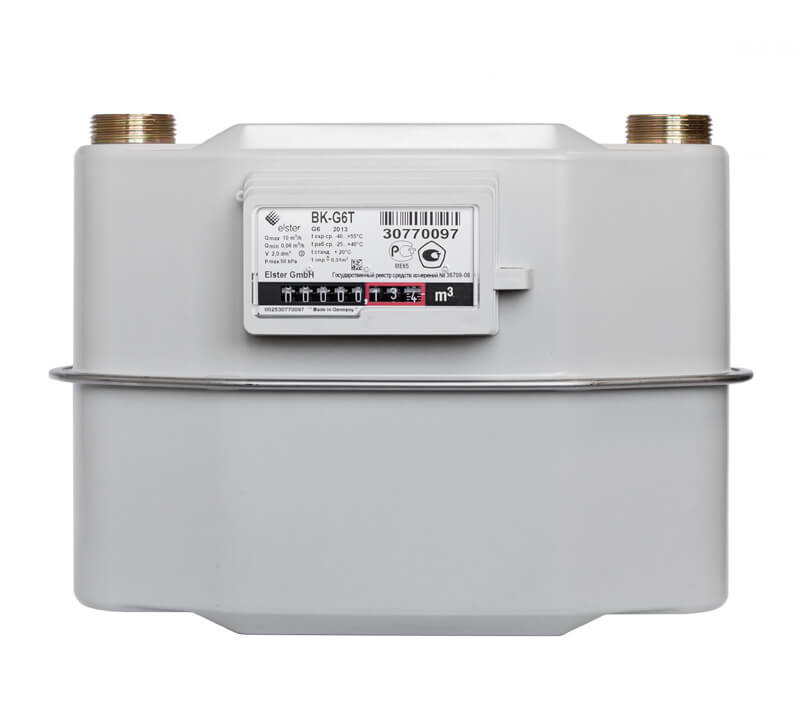

ВК-G6T
Цена по запросу
Ед. измерения:
шт. В НАЛИЧИИ.
BK G6T Левое направление потока газа
BK G6T Правое направление потока газа
Диафрагменные счетчики газа с температурной коррекцией BK-T предназначены для коммерческого учета потребляемого природного, сжиженного, нефтяного и других сухих неагрессивных, неоднородных по химическому составу газов, в коммунальном и бытовом хозяйствах и в других сферах деятельности человека, требующих учета объема потребляемого газа, приведенного к стандартным условиям.
Технические характеристики
BK-G6T – от 0,06 м3/ч до 10 м3/ч;
BK-G6T не более 3,5 кг;
Межповерочный интервал: 10 лет.
Гарантийный срок эксплуатации: 18 месяцев.
Срок службы счетчика: не менее 24 лет.
Устройство и принцип работы
Счетчик состоит из герметичного корпуса с присоединительными штуцерами, внутри которого расположены камерные измерительные блоки, кривошипно-шатунный механизм, газораспределительный механизм, состоящий из распределителя, клапанов, редуктора с регулировочной платой и отсчетного механизма. Камеры блоков разделены эластичными подвижными перегородками с жесткими центами. Принцип работы диафрагменного счетчика основан на поочередном вытеснении газа из рабочих камер за счет попеременного перемещения диафрагм входным давлением газа. При поступлении через входной патрубок в герметичный корпус, газ через открытый клапан поступает в камеру. Увеличение объема газа в камере вызывает перемещение подвижной перегородки и вытеснение газа из соседней камеры, через распределитель в выходной патрубок. Перемещение подвижных перегородок с помощью кривошипно-шатунного механизма передается наколенчатый вал редуктора распределителя и далее отсчетному механизму. Отсчетный механизм выполнен в виде восьмиразрядного цифрового барабанного счетчика оборотов, показания которого отградуированы в м3 (m3).
Для исключения влияния температуры газа на показания отсчетного устройства, в конструкцию счетчика введено устройство с биметаллической температурной коррекцией. Биметаллическая коррекция при температуре газа отличной от нормальной температуры по ГОСТ 2939, изменяет объем измерительных камер и, тем самым, осуществляет приведение объема потребляемого газа к стандартным условиям.
Отличительные особенности
Компактность конструкции и современный дизайн.
Возможность дополнительно монтировать на счетчик низкочастотный генератор импульсов типа IN-Z61 для дистанционной передачи данных.
Наличие блокировки от обратного хода цифровых колес отсчетного механизма.
Высокая чувствительность и точность измерений.
Низкая потеря потеря давления при работе счетчика на всех расходах.
Нечувствительность к загрязнениям газа.
Низкий уровень шума при работе.
Отсутствие энергетических затрат.
Высокая коррозионная стойкость применяемых при изготовлении счетчика металлических материалов и эксплуатационная надежность применяемых синтетических материалов.
Счетчик работает, на любом из заявленных в технических требованиях расходе, без ограничений по продолжительности, с сохранением метрологических характеристик.
Длительный срок службы.
Обслуживание
Диафрагменные счетчики газа с механической температурной коррекцией специального технического обслуживания не требует, но владелец обязан следить за чистотой поверхности счетчика. Для ухода за поверхностью счетчика можно использовать мыльный раствор и другие бытовые моющие средства. Бензин, керосин, растворители различных марок применять для чистки счетчика запрещается.
