Турбинные счетчики газа TRZ

TRZ/G65/1,6 Qmax=100 м3/ч, Pmax=16кгс/см2, Ду=50мм

TRZ/G100/1,6 Qmax=160 м3/ч, Pmax=16кгс/см2, Ду=80мм

TRZ/G160/1,6 Qmax=250 м3/ч, Pmax=16кгс/см2, Ду=80мм

TRZ/G250/1,6 Qmax=400 м3/ч, Pmax=16кгс/см2, Ду=80мм
TRZ/G250/1,6 Qmax=400 м3/ч, Pmax=16кгс/см2, Ду=100мм
TRZ/G400/1,6 Qmax=650 м3/ч, Pmax=16кгс/см2, Ду=100мм
TRZ/G400/1,6 Qmax=650 м3/ч, Pmax=16кгс/см2, Ду=150мм
TRZ/G650/1,6 Qmax=1000 м3/ч, Pmax=16кгс/см2, Ду=150мм
TRZ/G1000/1,6 Qmax=1600 м3/ч, Pmax=16кгс/см2, Ду=150мм
TRZ/G1000/1,6 Qmax=1600 м3/ч, Pmax=16кгс/см2, Ду=200мм
TRZ/G1600/1,6 Qmax=2500 м3/ч, Pmax=16кгс/см2, Ду=200мм
TRZ/G1600/1,6 Qmax=2500 м3/ч, Pmax=16кгс/см2, Ду=250мм
TRZ/G2500/1,6 Qmax=4000 м3/ч, Pmax=16кгс/см2, Ду=250мм
TRZ/G2500/6,3 Qmax=4000 м3/ч, Pmax=63кгс/см2, Ду=250мм
TRZ/G2500/1,6 Qmax=4000 м3/ч, Pmax=16кгс/см2, Ду=300мм
TRZ/G2500/6,3 Qmax=4000 м3/ч, Pmax=63кгс/см2, Ду=300мм
TRZ/G4000/1,6 Qmax=6500 м3/ч, Pmax=16кгс/см2, Ду=300мм
TRZ/G4000/6,3 Qmax=4000 м3/ч, Pmax=63кгс/см2, Ду=300мм .

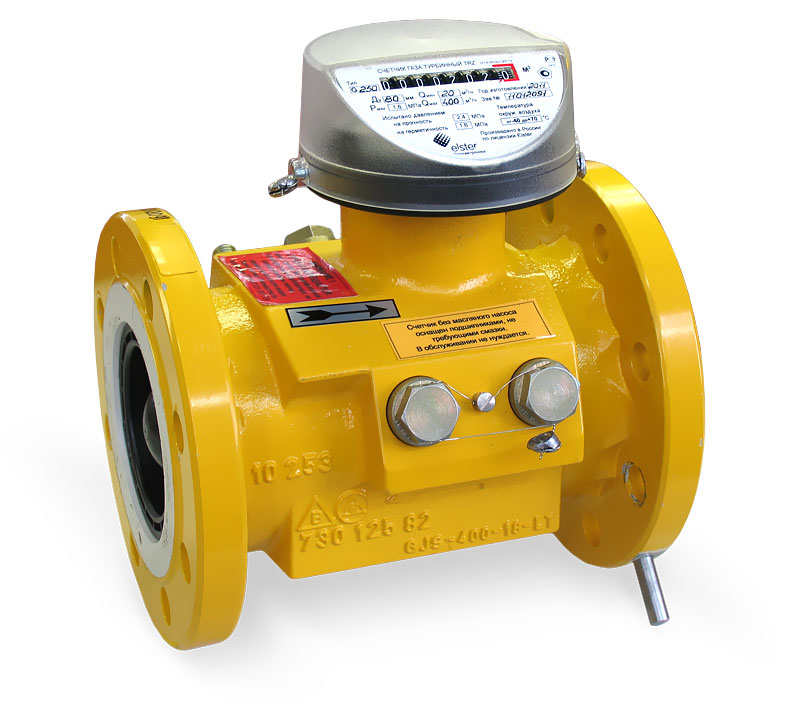

         Счетчик газа турбинный TRZ предназначен для изменения объема плавно меняющихся потоков очищенных и осушенных неагрессивных одно- и многокомпонентных газов (природный газ, воздух, азот, аргон и др.) при использовании их в устройствах- промышленных и коммунальных предприятий (для учета расхода газа при коммерческих операциях).

Технические характеристики
         Измеряемая среда: очищенный от механических примесей и осушенный неагрессивный природный газ по ГОСТ 5542-87, воздух, азот и другие неагрессивные газы. Размер поперечного сечения твердых частиц, находящихся в измеряемом газе, не должен превышать 0,08мм. Рекомендуется применение фильтров газа ФГ16, производство ООО «ЭЛЬСТЕР Газэлектроника».
         Диапазон температур окружающей среды от минут 40°С до плюс 70°С.
         Диапазон температур измеряемой среды от минус 30°С до плюс 70°С.
         Пределы допускаемой относительной погрешности измерения объема газа для счетчиков основного исполнения в диапазоне расходов:
для TRZ G65 от Qmin до 0,2Qmax – не более 2%;
                      от 0,2Qmax до Qmax- не более 1%;
для TRZ G160...G4000 от Qmin до 0,1Qmax – не более 2%;
                      от 0,1Qmax до Qmax- не более 1%.
         Межповерочный интервал: 8 лет.

Устройство и принцип работы
         Конструктивно счетчик представляет собой корпус во фланцевом исполнении, в проточной части которого последовательно по потоку расположен входной струевыпрямитель, узел турбинного колеса с валом и шарикоподшипниковыми опорами вращения и задняя опора. Счетчики TRZ Ду50-Ду150 оснащены шарикоподшипниковыми опорами, которые не требуют дополнительной смазки во время эксплуатации счетчика. Данные счетчики не оснащаются масляным насосом и не нуждаются в обслуживании, связанном с дополнительной смазкой подшипников. По специальному заказу счетчики TRZ Ду50-Ду150 могут оснащаться масляным насосом. Счетчики TRZ Ду200-Ду300 выпускаются только в исполнении с масляным насосом. Масляный насос с маслопроводом устанавливается на корпус счетчика.
         Принцип работы счетчика основан на использовании энергии потока газа для вращения чувствительного элемента счетчика – измерительного турбинного колеса. При этом при взаимодействии потока газа с измерительным турбинным колесом последнее вращается со скоростью, пропорциональной скорости (объемному расходу) измеряемого газа. Вращательное движение измерительного турбинного колеса через механический редуктор и магнитную муфту передается на счетный механизм, показывающий объемное количество газа, прошедшее через счетчик за время измерения.

Отличительные особенности
         Измерительный преобразователь не связан жестко с корпусом счетчика, что позволяет исключить влияние механических нагрузок на метрологические характеристики счетчика. Применение подшипников, не требующих дополнительного обслуживая (смазки) во время эксплуатации счетчика ( для типоразмеров TRZ Ду50-Ду150).
         Применение турбинного колеса из алюминиевого сплава всех типоразмеров, что позволяет добиться стабильных метрологических характеристик на высоких давлениях. Допустимость кратковременного превышения максимального расхода газа до 160% от Qmax.
         Исполнение счетчика на рабочее давление 1,6 МПа, 6,3 МПа, 10МПа.
         Наличие мест отбора давления непосредственно на корпусе счетчика.
         Возможность установки датчика температуры и контрольного термометра непосредственно на корпусе счетчика.

Обслуживание
         Счетчики TRZ Ду50-Ду150 выпускаются без масляного насоса. Такие счетчики не нуждаются в дополнительном обслуживании, связанном с дополнительной смазкой подшипников счетчика. Счетчики TRZ Ду200-Ду300, а также по специальному заказу TRZ Ду50-Ду150 оснащаются масляным насосом для смазки подшипников счетчиков. В процессе эксплуатации таких счетчиков необходимо своевременно производить периодическую смазку подшипников при помощи масляного насоса (если счетчик им оснащен), используя для этого масло из комплекса ЗИП (для TRZ Ду80-Ду150 - 4...6 нажатий каждые 3...4 месяца, для TRZ Ду200-Ду300 – 6...10 нажатий каждые 3...4 месяца). Своевременно заполнять резервуар маслянного насоса. Не допускать попадания (засасывания) воздуха в канал маслопровода. Для смазки подшипников счетчика (заправки масляного насоса) допустимо применение следующих масел: -Shell Risella Oil D15; -Shell Tellus T15; -Shell Morlina 15; -Shell Tellus C10; -Shell Morlina Oil 10; Voltol Oil 22. Возможно применение других минеральных масел, не содержащих смол и кислот, с вязкостью не более 30сСт при температуре 20°С и точкой затвердевания ниже минус 50°С.

Дополнительное оборудование, поставляемое по специальному заказу
          Турбинный счетчик газа TRZ дополнительно может комплектоваться следующим оборудованием:
Низкочастотный датчик импульсов счетчика типа Е1: IN-S10, IN-S11, IN-S12.
Среднечастотный датчик импульсов R300.
Высокочастотный датчик импульсов A1S.
Высокочастотный датчик импульсов A1R.
Гильза датчика температуры (контрольного термометра).
Корректор объема газа EK270.
Температурный корректор ТС215.
Счетчик газа турбинный TRZ может входить в состав комплекса СГ-ЭК (с корректором объема газа ЕК270), в состав комплекса СГ-ТК (с температурным корректором ТС215).

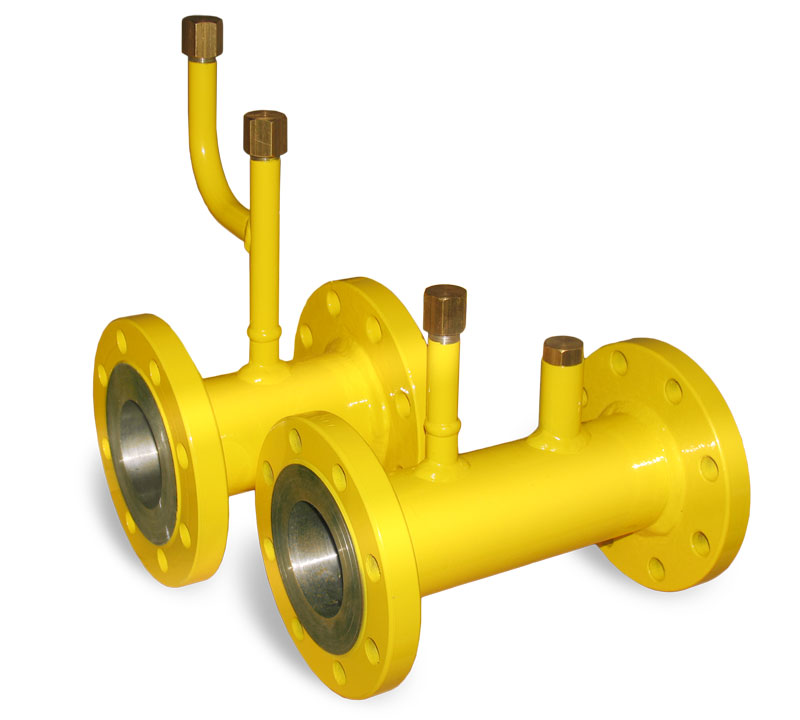

Дополнительно турбинный счетчик газа TRZ может комплектоваться комплектом прямых участков КПУ, которые соответствуют руководству по эксплуатации на счетчики газа и ПР50.2.019-2006 и поставляются с Актом обмера прямых участков, подписанных представителями ЦСМ.
