Счетчики газа диафрагменные ВК themis с модулем телеметрии

Цена по запросу
Ед. измерения:
шт.

Назначение

Счетчики газа ВК-G4ЕТе themis  ; ВК-G6ЕТе themis предназначены для коммерческого учёта количества потребляемого газа.
Измеряемая среда: природный газ, пропан, бутан, инертные газа и другие неагрессивные, неоднородные по химическому составу газы.
Область применения: в коммунальном, бытовом хозяйстве, на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учёта потребляемого газа.

Описание

Диафрагменный счетчик газа ВК themis, с GPRS-модемом и электронной термокомпенсацией. В счетчике встроен преобразователь температуры, который позволяет производить приведение рабочего объема газа, прошедшего через счетчик, к стандартным условиям с коррекцией по температуре. Встроенный модуль телеметрии позволяет счетчику передавать данные по потреблению газа в системы сбора данных по каналу связи GPRS.
Модуль телеметрии themis имеет точечно-матричный дисплей с подсветкой. Навигация по структуре меню производится с помощью 3-х кнопок. Реализована звуковая индикация на события. Дисплей по умолчанию выключен и активируется только при нажатии кнопки.
Счетчик является полностью автономным по питанию прибором. Для метрологической и коммуникационной части модуля телеметрии используются отдельные встроенные источники питания. Срок работы счетчика (при опросе 1 раз в месяц) составляет не менее 10 лет. Большой срок работы счетчика достигается применением современных низкопотребляющих компонентов и особенностями режима работы счетчика.

Отличительные особенности

  • Измерение рабочего объема газа, прошедшего через счетчик газа
  • Вычисление стандартного объема газа с учетом измеренного значения температуры
  • Встроенный GSM/GPRS модем для передачи показаний счетчика
  • Возможность работы с внутренней или внешней антенной
  • Архивирование показаний счетчика
  • Отображение данных на точечно-матричном дисплее с подсветкой
  • Оптический интерфейс (IEC62056-21) для выполнения сервисных операций
  • Считывание данных и управление счетчиком через web-приложение
  • Размещение сервера и базы данных в «облаке» или на локальном сервере
  • Дистанционное обновление программного обеспечения счетчика
  • Разделение метрологической и коммуникационной частей модуля
  • Обновление программного обеспечения счетчика дистанционно через GSM/GPRS модем
  • Замена источников питания и коммуникационной части (GSM/GPRS модема) без нарушения метрологической пломбы
  • Разделение уровней доступа для защиты данных
  • Автономное питание от встроенных батарей до 10 лет


Условия эксплуатации счетчика

Счётчик устойчив к воздействию температуры и влажности окружающего воздуха и соответствует исполнению С 4 по ГОСТ Р 52931-2008.  диапазон температуры окружающего воздуха от минус 25°С до плюс 55 °С;  верхнее значение относительной влажности 95 % при плюс 35°С и более низких температурах, без конденсации влаги;  Для увеличения срока службы элементов питания (батарей питания) рекомендуется эксплуатировать счетчики при температуре от минус 10 до плюс 55 °С. Климатическое исполнение УХЛ категорий 3.1 и 4.2 по ГОСТ 15150-69. Счётчик удовлетворяет требованиям ТУ после воздействия на него в упаковке для транспортирования транспортной тряски с ускорением 98 м/с2 (10g) при частоте ударов от 40 до 80 в минуту, длительность ударного импульса должна быть 16 мс, общее число ударов не более 1000. Счётчик в упаковке удовлетворяеттребованиям ТУ после воздействия на него повышенной и пониженной температуры и повышенной влажности окружающей среды, соответствующим условиям транспортирования и хранения.

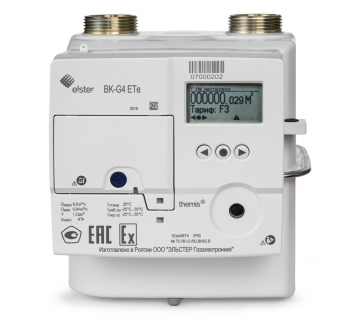

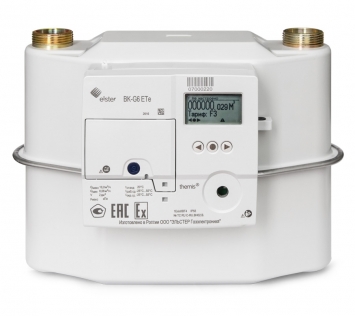

Характеристики счетчиков газа объемных диафрагменных BK-G4 ETe, BK-G6 ETe

Характеристика                                                          BK-G4 ETe                           BK-G6 ETe
Минимальный расход (Qмин.), м3 /ч                             0,04                                      0,06
Номинальный расход (Qном.), м3 /ч                              4                                             6
Максимальный расход (Qмакс.), м3 /ч                           6                                            10
Циклический объем, дм3                                                1,2                                          2
Габаритные размеры, мм, не более                      195х215х175                        340х255х185
Расстояние между осями присоединительных штуцеров, мм 110                        200/250
Масса, кг, не более                                                          2,6                                         3,8
Порог чувствительности, м 3 /ч                                                               0,008
Максимальное избыточное рабочее давление, кПа                                10
Максимально допустимое избыточное давление внутри корпуса, кПа  50
Потеря давления при расходе Qмин, Па не более                                   60
Потеря давления при расходе Qмакс, Па не более                                  200
Диапазон температур измеряемой среды, °С                           от минус 25 до плюс 55
Пределы допускаемой относительной погрешности
при измерении объема газа, приведенного к температуре
20 оС с учетом подстановочного значения давления*,                         ±3 (±2,2**) ±1,5
%, не более: при Qмин≤ Q < 0,1 Qном 0,1 Qном. ≤ Q ≤ Qмакс

Изменение относительной погрешности,
вызванное отклонением температуры измеряемой среды                 ±0,4
от границы диапазона от плюс 15 °С до плюс 25 °С
на каждые 10 °С, %, не более

Цена деления младшего разряда электронного индекса, м3                     0,001
Емкость электронного индекса, м3                                                               999999,999
Присоединительная резьба, дюйм                                                                 1 1/ 4
Наработка на отказ, ч, не менее                                                                    40000
Средний срок службы, лет, не менее                                                             15
Тип элементов питания электронного индекса                                           SL-2880/A
Количество элементов питания, шт.                                                      2 (1 элемент заменяемый)
Напряжение питания (максимальное напряжение), В                                     3,9
Емкость элемента питания, А∙ч                                                                       19

* – пределы погрешности указаны без учета погрешности от принятия давления за условно-постоянную величину ** – исполнение «Н» с повышенной точностью.
