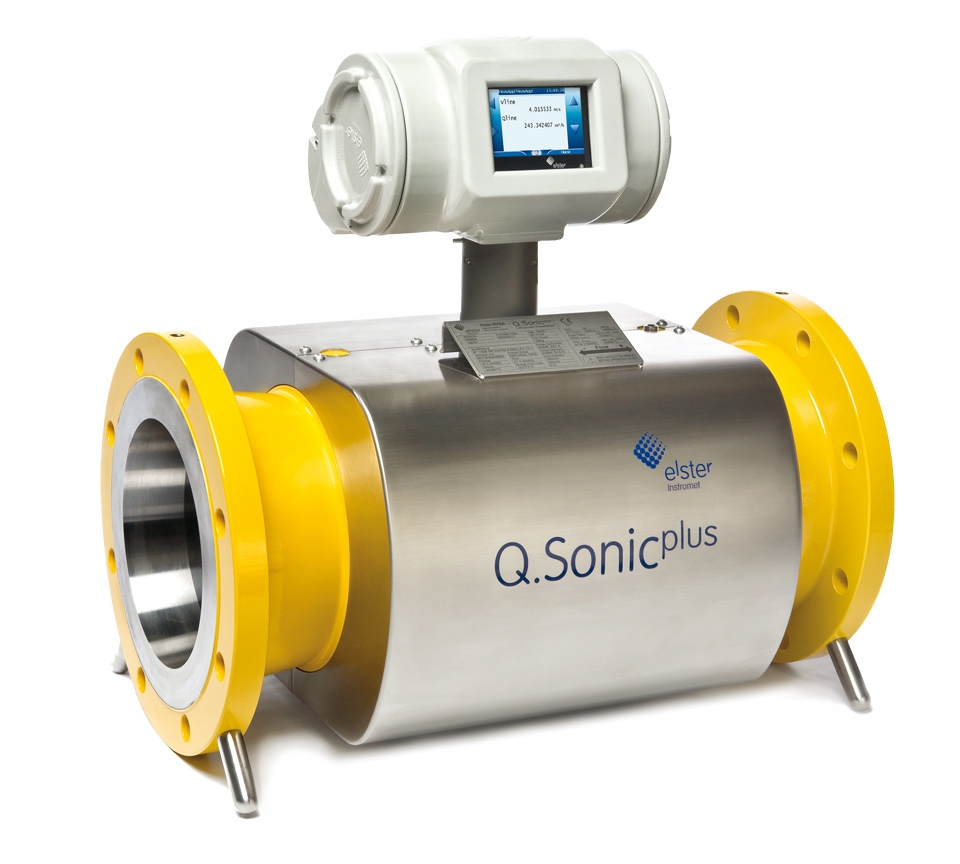

Ультразвуковые расходомеры газа Q.Sonic Plus, Q.Sonic Max

Назначение

Ультразвуковые расходомеры газа Q.Sonicplus предназначены для измерений объемного расхода и объема, приведенных к стандартным условиям, однокомпонентных и многокомпонентных газов, находящихся в однофазном состоянии. Q.Sonicplus представляет собой акустический преобразователь расхода, работающий в ультразвуковом диапазоне частот, в котором он генерирует сигналы измерительной информации, основанные на измерении времени распространения ультразвукового импульса в текущей измеряемой среде.

Область применения

Расходомеры газа ультразвуковые Q.Sonicplus предназначены для измерения расхода и объема газа в газовой, нефтегазовой, нефтехимической, пищевой и других отраслях промышленности и могут использоваться для коммерческого и оперативного учета газа. Расходомеры Q.Sonic сертифицированы ГОСТ РФ для коммерческого учета газа и имеют разрешение РосТехНадзора на применение в РФ.
Ультразвуковые (УЗ) датчики располагаются таким образом, что они лишь на несколько миллиметров выступают в поток газа, не создавая падения давления.
В ходе производственного процесса, после того, как расходомер полностью изготовлен и собран, он проходит процедуру «сухой» калибровки. Эта операция, производимая в контролируемых условиях, дает возможность проверки и электронной подстройки геометрии расходомера. Благодаря этой процедуре выпускаются расходомеры с воспроизводимостью выше ±0.1% и высокой точностью измерения. В зависимости от типа УЗ преобразователей расходомер предназначен для работы при абсолютном давлении в диапазоне от 100 до 2100 кПа или от 1500 до 17200 кПа. Имеются специальные модели для работы при давлении до 45000 кПа. Хотя длина корпуса расходомера стандартизирована так, чтобы соответствовать длинам корпусов турбинных счетчиков, возможен заказ корпусов нестандартной длины. Ряд типоразмеров включает счетчики диаметром от 80 мм до 1600 мм. Для коммерческого учета расходомеры Q.Sonic используются с вычислителями расхода FC-2000 или FC-1. Функции вычислителя расхода — приведение расхода газа к нормальным условиям, суммирование прошедшего объема газа, сохранение, отображение, выдача коммерческой информации в виде отчетов.

Принцип работы

Расходомер реализует метод зависимости времени прохождения ультразвукового сигнала по и против течения газа, измеряя разницу времени прохождения ультразвуковой волны между излучателями и приемниками электроакустическими вибраторами, установленными на корпусе, и, используя запрограммированные значения параметров участка трубопровода, измеряет расход и объем газа. Расходомер имеет шесть пар электроакустических вибраторов, обеспечивающих высокую надежность получения достоверных результатов измерений при различных влияющих факторах. Расходомер может производить измерения расхода газа (включая природный газ ГОСТ 30319 и попутный влажный нефтяной газ) в обоих направлениях без перенастройки.
В основе Q.Sonicplus применена технология отражения УЗ сигнала от внутренних стенок корпуса прибора, так как такой способ увеличивает длину дорожки сигнала, и, следовательно, улучшает точность обработки результатов измерения. Дополнительно, такая технология позволяет максимально контролировать всю площадь сечения потока на предмет выявления завихрений и неоднородности, поправки на которые также учитываются при определении средней скорости движения газа по сечению профиля. Электроника Q.Sonicplusможет передавать и принимать УЗ сигналы в режиме кодированных пакетов импульсов, которые уменьшают воздействие шумов на процесс измерений.

Описание

Преимущества

• Поверка: методом «dry calibration» (сухая калибровка) на специализированных установках или проливным методом на поверочной установке типа УПГ;
• Диагностика состояния Q.Sonicplus: в процессе эксплуатации;
• Комплексные решения: компактные исполнения и исполнения с удаленным расположением приборов;
• Конструктивные решения: рамные, шкафные и блочные исполнения;
• Комплектация приборами: датчики давления и температуры, блоки питания, электронные корректоры объема и вычислители расхода газа, хроматографы, телеметрия, системы отопления, сигнализациями: пожарной, охранной, загазованности, комплекты прямых участков в соответствии с российскими стандартами;
• Программное обеспечение: специализированное программное обеспечение SonicExplorer для параметризации и диагностики;

Также расходомеры Q.sonicplus имеют ряд серьезных преимуществ перед традиционными технологиями учета газа:

• Широкий измерительный диапазон (порядка 1:100 и выше);
• Практически нечувствительны к асимметрии, завихрениям и пульсациям потока газа;
• Не создают перепада давления;
• Способны измерять потоки газа в обоих направлениях без перенастройки;
• Практически нечувствительны к присутствию влаги и примесей в газе;
• Практически не требуют обслуживания;
• Высокая точность измерений;
• Способны работать в кислых средах (до 10% агрессивных компонентов).

Назначение

Ультразвуковые расходомеры газа Q.Sonicmax предназначены для измерений объемного расхода и объема, приведенных к стандартным условиям, однокомпонентных и многокомпонентных газов, находящихся в однофазном состоянии. Q.Sonicmax представляет собой акустический преобразователь расхода, работающий в ультразвуковом диапазоне частот, в котором он генерирует сигналы измерительной информации, основанные на измерении времени распространения ультразвукового импульса в текущей измеряемой среде.

Область применения

Расходомеры Q.Sonicmax предназначены для измерения расхода и объема газа в газовой, нефтегазовой, нефтехимической, пищевой и других отраслях промышленности и могут использоваться для коммерческого и оперативного учета газа. Расходомеры Q.Sonic сертифицированы ГОСТ РФ для коммерческого учета газа и имеют сертификаты ТР ТС 12 и ТР ТС 20.
В процессе производства, после того, как расходомер полностью собран, он проходит процедуру «сухой» калибровки. Эта операция, производимая в контролируемых условиях, дает возможность проверки и электронной подстройки геометрии расходомера. Благодаря этой процедуре выпускаются расходомеры с высокой точностью измерения. В зависимости от типа УЗ преобразователей расходомер предназначен для работы при абсолютном давлении в диапазоне до 15 МПа. Ряд типоразмеров включает счетчики диаметром от 100 мм до 1400 мм. Для коммерческого учета расходомеры Q.Sonic используются с вычислителем расхода enCore FC1. Его функции — приведение расхода газа к нормальным условиям, суммирование прошедшего объема газа, сохранение, отображение, выдача коммерческой информации в виде отчетов.

Принцип работы

Расходомер реализует метод зависимости времени прохождения ультразвукового сигнала по и против течения газа, измеряя разницу времени прохождения ультразвуковой волны между излучателями и приемниками — УЗ датчиками, установленными на корпусе, и, используя запрограммированные значения параметров участка трубопровода, измеряет расход и объем газа. Расходомер имеет восемь пар УЗ датчиков, обеспечивающих высокую надежность получения достоверных результатов измерений при различных влияющих факторах. Расходомер может производить измерения расхода газа (включая природный газ ГОСТ 30319 и попутный влажный нефтяной газ) в обоих направлениях без перенастройки.
В основе Q.Sonicmax применена технология отражения УЗ сигнала от внутренних стенок корпуса прибора, так как такой способ увеличивает длину дорожки сигнала, и, следовательно, улучшает точность обработки результатов измерения. Дополнительно, такая технология позволяет максимально контролировать всю площадь сечения потока на предмет выявления завихрений и неоднородности, поправки на которые также учитываются при определении средней скорости движения газа. Электроника Q.Sonicmax может передавать и принимать УЗ сигналы в режиме кодированных пакетов импульсов, которые уменьшают воздействие шумов на процесс измерений.

Преимущества

• Локализация производства в России: ООО «ЭЛЬСТЕР Газэлектроника», производство, калибровка, первичная и периодическая поверка;
• Поверка: методом «dry calibration» (сухая калибровка) на специализированных установках или проливным методом на европейских поверочных стендах;
• Диагностика состояния Q.Sonicmax: в процессе эксплуатации;
• Комплексные решения: компактные исполнения и исполнения с удаленным расположением приборов;
• Конструктивные решения: рамные, шкафные и блочные исполнения;
• Комплектация приборами: датчики давления и температуры, блоки питания, электронные корректоры объема и вычислители расхода газа, хроматографы, телеметрия, системы отопления; сигнализациями: пожарной, охранной, загазованности, комплекты прямых участков в соответствии с российскими стандартами;
• Программное обеспечение: специализированное программное обеспечение SonicExplorer для параметризации и диагностики;

Также расходомеры Q.Sonicmax имеют ряд серьезных преимуществ перед традиционными технологиями учета газа:

• Широкий измерительный диапазон (порядка 1:100 и выше);
• Практически нечувствительны к асимметрии, завихрениям и пульсациям потока газа;
• УЗ датчики располагаются таким образом, что они лишь на несколько миллиметров выступают в поток газа, не создавая падения давления.
• Способны измерять потоки газа в обоих направлениях без перенастройки;
• Практически нечувствительны к присутствию влаги и примесей в газе;
• Практически не требуют обслуживания;
• Высокая точность измерений;
• Способны работать в кислых средах (до 10% агрессивных компонентов).

Примечание
Взрывозащищенность расходомеров обеспечивается выполнением требований стандартов:

• ГОСТ 31610.0-2014 (IEC 60079-0:2011) Взрывоопасные среды. Часть 0. Оборудование. Общие требования;
• ГОСТ IEC 60079-1-2013 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d»;
• ГОСТ 31610.11-2014 (IEC 60079-11:2011) Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i».
