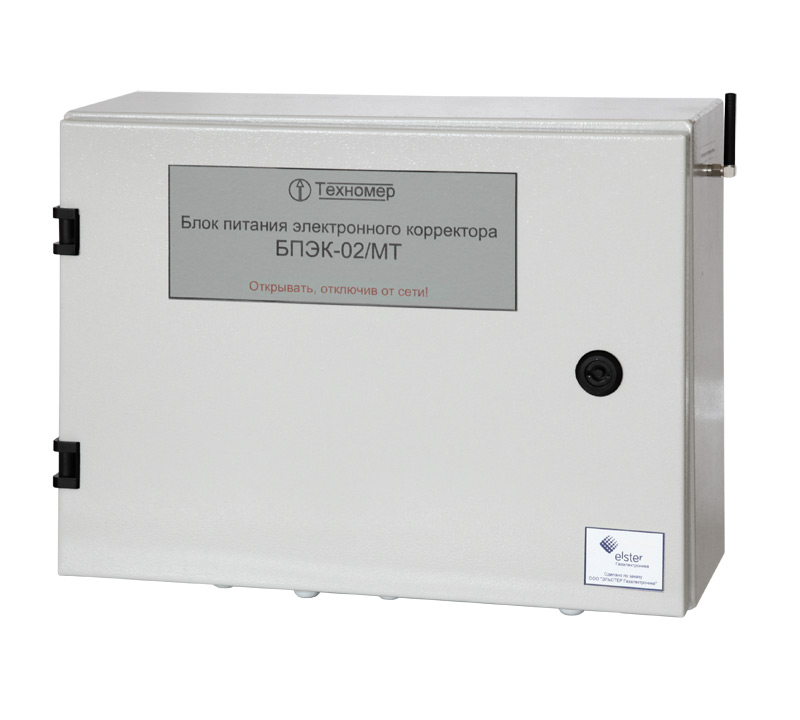

Коммуникационный модуль БПЭК-02/МТ и блоки питания БПЭК-01/М, БПЭК-02/М

Цена по запросу
Ед. измерения:
шт.

БПЭК-01/М;  БПЭК-02/М; БПЭК-02/МТ. Коммуникационные модули и блоки питания серии БПЭК предназначены для электропитания корректоров ЕК270, ТС215, ТС220, ЕК260, ЕК-88 (с соответствующей маркировкой), установленных во взрывоопасной зоне. При этом блоки питания располагаются во взрывобезопасной зоне и подключаются к сети переменного тока 220В. В дополнение к основной функции, питание корректора объема газа, являются барьерами искрозащиты между корректором и прочими электронными приборами (такими как промышленные контроллеры, регистрирующая аппаратура и телекоммуникационные устройства), не имеющими в своем составе цепей с классом защиты «искробезопасная электрическая цепь». Конструкция Блоки питания БПЭК-01/М и БПЭК-02/М выполнены в пластмассовом корпусе. Коммуникационный модуль БПЭК-02/МТ выполнен в металлическом корпусе. Для подключения корректоров к блокам питания и коммуникационным модулям используется кабель БПЭК (6х0,5). Для подключения вторичного оборудования (RS232) к блокам питания и коммуникационным модулям применяются кабели КА/К (подключение к компьютеру), КА/М (подключение к различным модемам), КА/П (подключение к принтеру).* Подключение кабелей производится через кабельные вводы на нижней стороне корпуса. * - Кабели в комплект поставки не входят и заказываются отдельно.

Технические характеристики

Характеристики

БПЭК-01/М

БПЭК-02/М

БПЭК-02/МТ

Корпус

Пластмассовый

Металлический

Габариты ВхШхГ, мм

240х184х90

370х400х152

Вес, кг

1,5

3,5

Взрывозащита

[Ex ib]IIB

Класс защиты

Не хуже IP54

Диапазон температур

окружающей среды,°С

-20…+50

Напряжение питания

 220В

Электропитание

корректора

8,6…9,0В

Интерфейс передачи

данных

RS232/RS485

Резервное питание

Нет

Да

GSM-модем

Нет

Да

Дополнительный канал связи



Нет



Да

Выполняемые функции Блок питания БПЭК-01/М предназначен: для питания взрывозащищенных устройств (ЕК-88) с видом взрывозащиты «искробезопасная электрическая цепь» стабилизированным напряжением; для ретрансляции сигналов (линий) интерфейса RS232 во взрывоопасную зону; для преобразования сигналов интерфейса RS232 в RS485 (полный дуплекс, 4-х проводной). Блок питания БПЭК-02/М предназначен: для обеспечения питания взрывозащищенных устройств (ЕК270, ЕК260) с видом взрывозащиты «искробезопасная электрическая цепь» стабилизированным напряжением; для ретрансляции импульсного информационного сигнала от взрывозащищенного устройства во взрывобезопасную зону; для ретрансляции сигналов (линий) четырехпроводного интерфейса RS485 (полный дуплекс) во взрывоопасную зону; для преобразования сигналов интерфейса RS485 в RS232. Блок питания БПЭК-02/МТ предназначен: для питания взрывозащищенных устройств (ЕК270, ЕК260) с видом взрывозащиты «искробезопасная электрическая цепь» стабилизированным напряжением; для ретрансляции сигналов (линий) четырехпроводного интерфейса RS485 (полный дуплекс) во взрывоопасную зону; для трансляции информации с корректоров ЕК270, ЕК260 в GSM сеть. В коммуникационный модуль БПЭК-02/МТ встроен GSM модем для передачи данных с узла учета. В состав БПЭК-02/МТ входит модуль функционального расширения МР260. БПЭК-02/МТ имеет встроенный аккумулятор для резервного электропитания корректора и GSM модема, который обеспечивает работоспособность изделия до двух суток, при отсутствии внешнего питания. Коммуникационный модуль БПЭК-02/МТ позволяет организовать автоматический сбор данных с удалённых узлов учёта газа, исключая тем самым необходимость периодического посещения узлов учёта и непосредственного ручного считывания показаний счётчиков. Особенности эксплуатации Процесс передачи данных между диспетчерским и удаленными узлами учета организован следующим образом. Передача данных осуществляется путем запросов по инициативе с диспетчерского терминала в ручном или автоматическом режимах. В ручном режиме передача данных с удаленного терминала инициируется диспетчером, а в автоматическом режиме производится в моменты времени, установленные в планировщике задач программного комплекса «СОДЭК». Использование МР260 в составе БПЭК-02/МТ предоставляет пользователю дополнительные возможности для подключения внешних коммуникационных устройств. В качестве внешних коммуникационных устройств могут выступать персональный компьютер, промышленный контроллер и принтер. При подключении принтера МР260 выполняет формирование отчета по содержимому интервального архива ЕК270, ЕК260 за выбранный период времени и вывод его на печать. При этом должны выполняться следующие условия: принтер должен быть оснащен интерфейсом RS232; принтер должен поддерживать команды Epson ESC/P; принтер должен быть подключен к свободному порту МР260. МР260 является «прозрачным» с точки зрения протокола обмена для связываемых устройств и не требует внесения изменений в алгоритм работы коммуникационных программ внешних устройств. Дополнительное оборудование, поставляемое по специальному заказу GSM модемы Wavecom, Maestro, Siemens – используются для передачи данных с корректоров объема газа ЕК270, ТС220 на персональный компьютер по GSM-сети. Наиболее часто применяются при создании систем телеметрии, а так же если невозможно использовать проводные линии связи. Аналоговые модемы INPRO, ZyXEL, U.S.Robotics – используются для передачи данных с корректоров объема газа ЕК270, ТС215. На персональный компьютер через телефонную сеть или по выделенной линии. Кабели-адаптеры КА/О, КА/О-USB, КА/К, КА/М – используются для подключения корректоров объема газа ЕК270, ТС215, ТС220 к различному оборудованию. Длина кабелей оговаривается при заказе. Кабель БПЭК – используется для подключения корректоров объема газа ЕК270 к блокам питания БПЭК, а так же к различному оборудованию с интерфейсом RS485/ Длина кабелей оговаривается при заказе. Конвертер RS232/USB – используется для подключения корректоров к ПК через USB-интерфейс. Конвертер RS232/RS485 – используется для подключения корректоров ЕК270 к ПК по RS485. Программного-аппаратный комплекс AS-300 – предназначен для считывания, обработки и анализа данных архивов электронных корректоров ЕК270, ТС215, ТС220. Связь с корректорами устанавливается локально или дистанционно (модемное соединение). Количество обрабатываемых корректоров не ограниченно. Программный комплекс СОДЭК – предназначен для сбора, хранения и использования в прочих информационных системах данных электронных корректоров объема газа. Программное обеспечение WinPADS – предназначено для настройки параметров корректоров объема газа ЕК270, ТС215, ТС220 мониторинга их работы, сбора архивных данных. Используется сервисными организациями, службами по контролю за поставками газа, потребителями газа. Программное обеспечение OPC LIS200 – предназначено для сбора и предоставления SCADA-системам или другим OPC клиентам данных от корректоров ЕК270, ТС215, ТС220.
