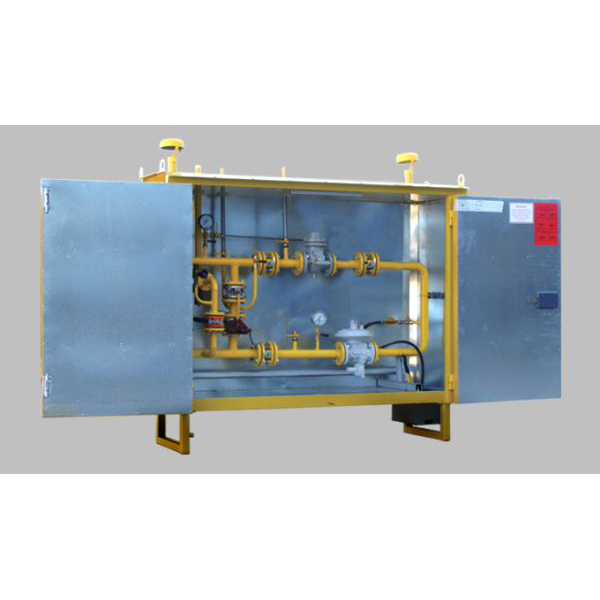

Пункт редуцирования газа ПРДГ

Ед. измерения:
шт.

Цена договорная
Пункты редуцирования газа серии ПРДГ предназначены для редуцирования высокого или среднего давления на требуемое неоднородного по химическому составу природного газа по ГОСТ 5542, а также воздуха, азота и других неагрессивных газов, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления газа.

Назначение
Пункт выполняет автоматическое отключение подачи газа при аварийном повышении выходного давления сверх допустимого заданного значения либо аварийном понижении выходного давления ниже допустимого заданного значения с предварительной очисткой газа от механических примесей.

Виды исполнения
По степени защиты от внешних условий пункты могут быть выполнены в одном из четырёх исполнений*:
исполнение Р - монтаж входящего в пункт оборудования производится на металлической раме.
исполнение Ш - монтаж входящего в пункт оборудования производится в защитном металлическом не утеплённом, не отапливаемом шкафу.
исполнение ШУЭО - монтаж входящего в пункт оборудования производится в защитном металлическом утеплённом шкафу с электрообогревом.
исполнение ШУГО - монтаж входящего в пункт оборудования производится в защитном металлическом утеплённом шкафу с газовым обогревом.
Условное обозначение пункта состоит из:
названия серии – ПРДГ".
обозначение вида исполнения – "Р", "Ш", "ШУЭО", "ШУГО".
пропускной способности для газа с плотностью 0,73кг/м3 при давлении на входе 0,6МПа.
* - по специальному заказу возможно исполнение в утепленном блоке с газовым иди электрообогревом.

Технические характеристики
Максимальное давление на входе Рmax, Мпа: не более 1,2
Диапазон настройки выходного давления Рвых,кПа (мм.вод.ст.) – 2(200) до 600(60000).
Пропускная способность для газа с плотностью 0,73 кг/м³  при давлении на входе 0,6МПа, Qmax (м3/ч) – не менее 500.
Температура окружающей среды, °С:
для исполнения "Р" и "Ш" : от -20 до +60
для исполнения "ШУЭО" и "ШУГО" : от -40 до +60.
Пункты в серийном исполнении поставляются укомплектованными фильтром газа серии ФГ16 (степень фильтрации – 70 мкм). По заказу пункты могут быть укомплектованы фильтром газа ФГ16-В (степень фильтрации – 5 мкм).
Разрешение на применение Федеральной службы по экологическому, технологическому и атомному надзору №РРС 00-29547.
Сертификат соответствия № C-RU.AB28.B.00294

Отличительные особенности
Пункт учёта и редуцирования газа серии ПРДГ включает в себя следующее оборудование:
Фильтр газа с индикатором перепада давления.
Контрольно-измерительные приборы для измерения давления газа на входе и выходе пункта*.
Регулятор давления газа серии MR50("Elster") со встроенным предохранительным запорным клапаном ПЗК (по заказу устанавливаются регуляторы давления газа других производителей).
Устройство обводного газопровода (байпас) с установленными на нем последовательно двумя отключающими устройствами, а также контрольным манометром и продувочным трубопроводом , установленными на участке между отключающими устройствами.
Электрообогреватель с терморегулятором для исполнения ШУЭО либо газовый обогреватель для исполнения ШУГО.
* - комплектуется согласно заказу потребителя..
Пункты проектируются и изготавливаются в строгом соответствии с ПБ 12-529-03, при изготовлении участков трубопровода применяется аттестованная по требованиям НАКС сварочная технология, сварные соединения в соответствии с требованиями СНиП 42-01-2002 проходят 100% неразрушающий контроль.
