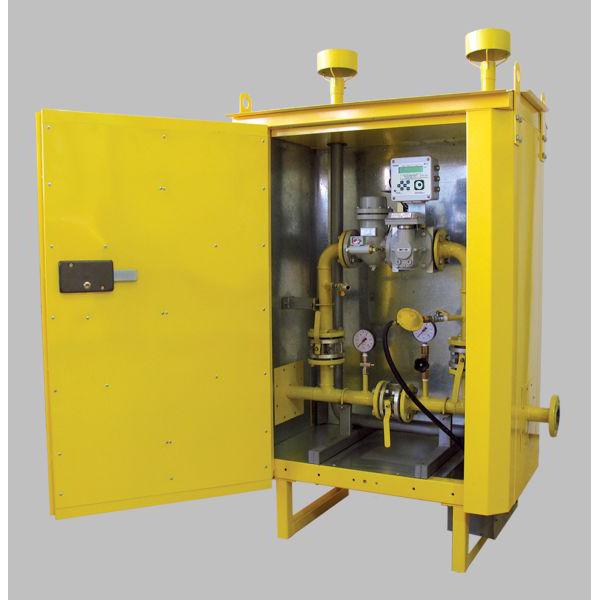

Пункт учета газа ПУГ

Ед. измерения:
шт.

Цена договорная
Пункт учёта газа серии ПУГ предназначен для учета (в т.ч. коммерческого) обьема неоднородного по химическому составу природного газа по ГОСТ 5542, а также воздуха, азота и других неагрессивных газов, в единицах приведенного к стандартным условиям объема (количества), с предварительной очисткой измеряемого газа от механических примесей.

Назначение
Пункт используется как самостоятельный шкафной пункт учета или установка для учета (в случае размещения в отапливаемых помещениях), для различных видов потребителей (в системах газоснабжения сельских или городских населенных пунктов, коммунально-бытовых зданий, объектов промышленного и сельскохозяйственного назначения и т.д.).

Виды исполнения
По степени защиты от внешних условий пункты могут быть выполнены в одном из четырёх исполнений*:
исполнение Р - монтаж входящего в пункт оборудования производится на металлической раме.
исполнение Ш - монтаж входящего в пункт оборудования производится в защитном металлическом не утеплённом, не отапливаемом шкафу.
исполнение ШУЭО - монтаж входящего в пункт оборудования производится в защитном металлическом утеплённом шкафу с электрообогревом.
исполнение ШУГО - монтаж входящего в пункт оборудования производится в защитном металлическом утеплённом шкафу с газовым обогревом.
Условное обозначение пункта состоит из:
Названия серии – "ПУГ".
Обозначение вида исполнения – "Р", "Ш", "ШУЭО", "ШУГО".
Максимального значения измеряемого расхода газа.
Обозначения типа счетчика газа установленного а ПУГ – "Р" для ротационного счетчика RVG, "Т1" для турбинного счетчика СГ, "Т2" для турбинного счетчика TRZ.
* - по специальному заказу возможно исполнение в утепленном блоке с газовым или электрообогревом.
Технические характеристики
Максимальное давление на входе Рmax, Мпа: не более 1,6
Температура окружающей среды, °С:
для исполнения "Р" и "Ш" : от -20 до +60
для исполнения "ШУЭО" и "ШУГО" : от -40 до +60.
Максимальный расход газа Qmax, м3/ч: 400, при рабочих условиях.
По заказу пункты могут быть оснащены приборами для измерения перепада давления на фильтре и счетчике газа с возможность передачи данных.
Пункты в серийном исполнении изготавливаются с диапазоном измеряемых расходов 1:20. По требованию заказчика пункты могут быть изготовлены с диапазонами 1:30, 1:50, 1:65, 1:80, 1:100, 1:160.
Пункты в серийном исполнении поставляются укомплектованными фильтром газа серии ФГ16 (степень фильтрации – 70 мкм). По заказу пункты могут быть укомплектованы фильтром газа ФГ16-В (степень фильтрации – 5 мкм).
Разрешение на применение Федеральной службы по экологическому, технологическому и атомному надзору №РРС 00-29547.
Сертификат соответствия № C-RU.AB28.B.00294

Отличительные особенности
Пункт учёта и редуцирования газа серии ПУГ включает в себя следующее оборудование:
Фильтр газа с индикатором перепада давления.
Контрольно-измерительные приборы для измерения давления газа на входе и выходе пункта*.
Измерительный комплекс для измерения объема прошедшего через пункт газа в единицах объема приведенных к стандартным условиям либо счетчик газа для измерения объема прошедшего через пункт газа при рабочих условиях.
Запорную арматуру.
Устройство обводного газопровода (байпас) с установленным на нем отключающим устройствами.
Электрообогреватель с терморегулятором для исполнения ШУЭО либо газовый обогреватель для исполнения ШУГО.
* - комплектуется согласно заказу потребителя.
Пункты проектируются и изготавливаются в строгом соответствии с ПБ 12-529-03, при изготовлении участков трубопровода применяется аттестованная по требованиям НАКС сварочная технология, сварные соединения в соответствии с требованиями СНиП 42-01-2002 проходят 100% неразрушающий контроль.
