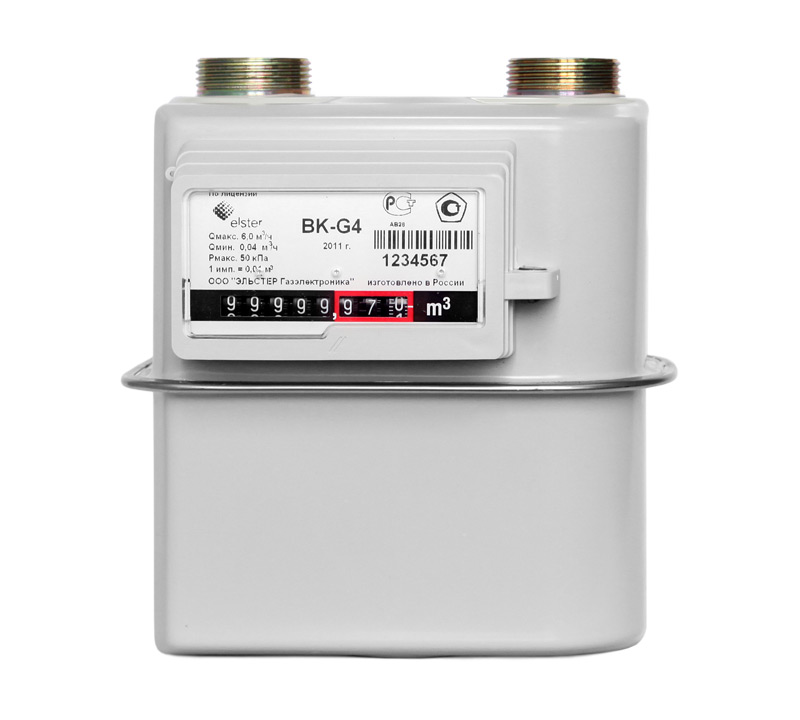

BK-G1,6; BK-G2,5; BK-G4

Цена по запросу
Ед. измерения:
шт.

    Бытовые счетчики газа BK-G1,6; BK-G2,5; BK-G4 с циклическим объемом 1,2дм3, предназначены для коммерческого учета объема природного, сжиженного, нефтяного и других сухих неагрессивных, неоднородных по химическому составу газов, в домах, оборудованных газовыми плитами, газовыми колонками и нагревательными котлами малой мощности, а так же при лабораторных исследованиях.

Технические характеристики

         Диапазон рабочих расходов:
BK-G1,6 – от 0,016 м3/ч до 2,5 м3/ч;
BK-G2,5 – от 0,025 м3/ч до 4,0 м3/ч;
BK-G4 – от 0,04 м3/ч до 6 м3/ч.
         Порог чувствительности:
BK-G1,6 – 0,0032 м3/ч;
BK-G2,5 – 0,005 м3/ч;
BK-G4 – 0,008м3/ч.
         Относительная погрешность измерения в диапазоне расходов:
от Qмин до 0,1Qном: ±3%;
от 0,1Qном до Qмакс(включит.):±1,5%.
         Рабочее давление газа: 50 кПа.
         Максимальное допустимое давление: 100 кПа.
         Потеря давления не более 200 Па.
         Циклический объем 1,2 дм3.
         Температура рабочей среды: от - 30°С до + 50°С.
         Температура окружающей среды, при которой не нарушается работоспособность счетчика: от - 40С до + 50С.
         Масса счетчика: не более 1,9 кг.
         Межповерочный интервал: 10 лет.
         Гарантийный срок эксплуатации: 24 месяца.
         Срок службы счетчика: не менее 24 лет.

Устройство и принцип работы

         Счетчик состоит из отсчетного устройства и герметичного корпуса с присоединительными штуцерами. Внутри корпуса расположен измерительный механизм, содержащий два блока, каждый из которых разделен эластичными подвижными перегородками (диафрагмами) с жесткими центрами на две рабочие измерительные камеры. Измерительный механизм содержит кривошипно-шатунный узел, газораспределительный узел, снабженный двумя клапанами, редуктор осуществляющий преобразование и передачу поступательного перемещения диафрагм во вращательное на цифровые колеса отсчетного устройства. Принцип работы диафрагменного счетчика основан на поочередном поступлении и вытеснении газа из рабочих камер за счет входного давления, вызывающего попеременное перемещение диафрагм. При поступлении газа в герметичный корпус счетчика газ через открытый клапан поступает в камеру. Увеличение объема газа в камере вызывает перемещение подвижной разделительной диафрагмы и вытеснение газа из соседней камеры, далее через газораспределитель газ поступает в выходной патрубок, встроенный в выходной штуцер корпуса счетчика. Перемещение диафрагм с помощью кривошипно-шатунного механизма передается коленчатому валу редуктора распределителя и далее отсчетному механизму, установленному снаружи корпуса счетчика. Отсчетный механизм выполнен в виде восьмиразрядного цифрового барабанного счетчика оборотов, показания которых отградуированны в кубических метрах(m3).

Отличительные особенности

         Компактность конструкции и современный дизайн.
         Наличие конструктивного исполнения как с правым, так и левым направлениями потока газа.

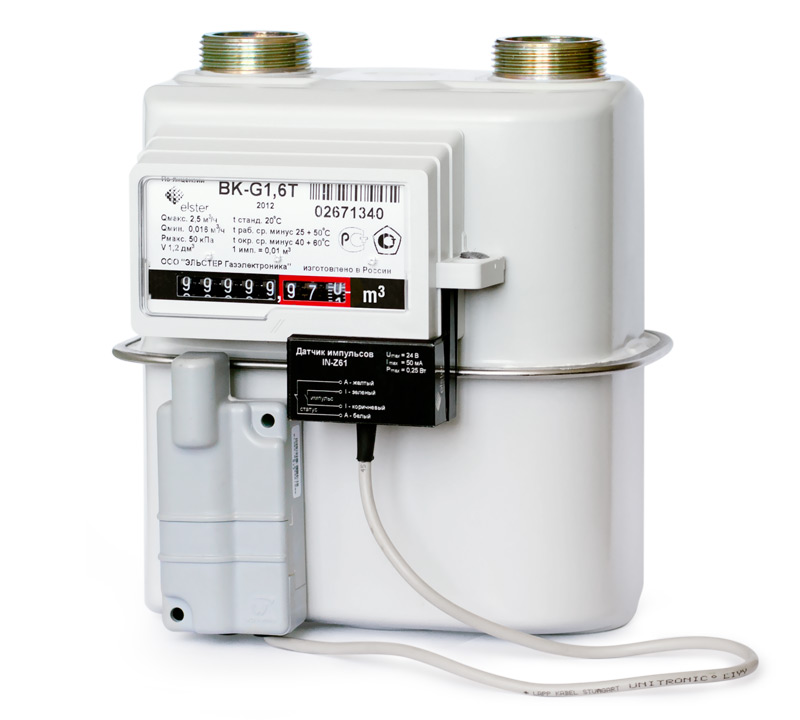

         Возможность дополнительного монтажа НЧ генератора IN-Z61 для дистанционной передачи сигнала.
         Наличие блокировки от обратного хода цифровых колес отсчетного механизма.
         Высокая чувствительность и точность измерений. Низкая потеря давления при работе счетчика на всех расходах.
         Нечувствительность к загрязнениям газа.
         Низкий уровень шума при работе.
         Отсутствие энергетических затрат.
         Высокая коррозионная стойкость применяемых при изготовлении счетчика металлических материалов и эксплуатационная надежность применяемых синтетических материалов.
         Счетчик работает на любом из заявленных в технических требованиях расходе без ограничений по продолжительности, с сохранением метрологических характеристик.
         Длительный срок службы.

Обслуживание

         Бытовой диафрагменный счетчик газа BK-G(1,6; 2,5; 4) специального технического обслуживания не требует, но владелец обязан следить за чистотой поверхности счетчика. Для ухода за поверхностью счетчика можно использовать мыльный раствор и другие бытовые моющие средства. Бензин, керосин, растворители различных марок применять для чистки счетчика запрещается.
