ВК-G4T; ВК-G6T; ВК-G10T

Цена по запросу
Ед. измерения:
шт.

BK G4T Правое направление потока газа
BK G4T Левое направление потока газа
BK G6T Левое направление потока газа
BK G6T Правое направление потока газа

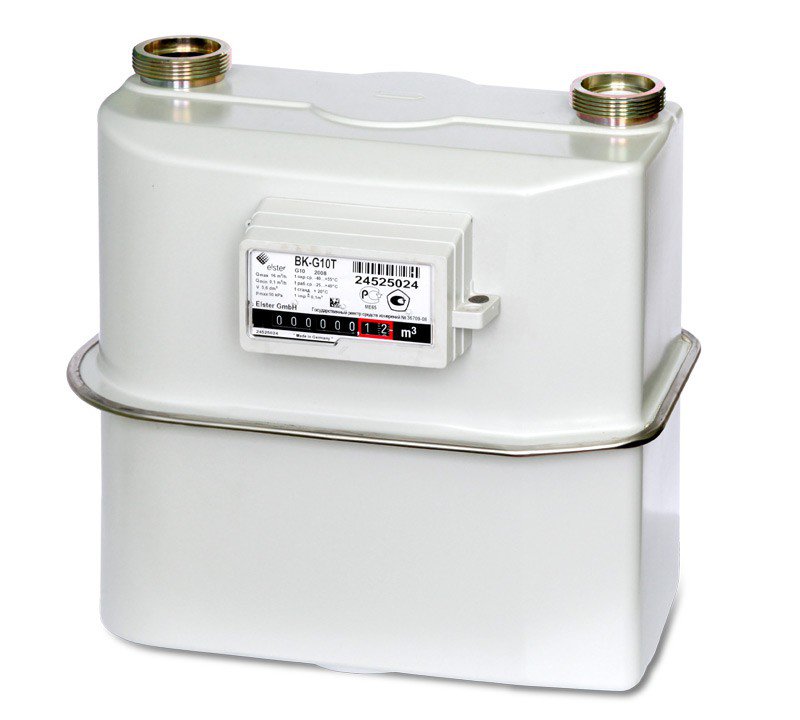

ВК G10Т Левое направление потока газа

         Диафрагменные счетчики газа с температурной коррекцией BK-T предназначены для коммерческого учета потребляемого природного, сжиженного, нефтяного и других сухих неагрессивных, неоднородных по химическому составу газов, в коммунальном и бытовом хозяйствах и в других сферах деятельности человека, требующих учета объема потребляемого газа, приведенного к стандартным условиям.

Технические характеристики

         Диапазон рабочих расходов:
BK-G4 T V1,2 – от 0,016 м3/ч до 6 м3/ч;
BK-G4T – от 0,04 м3/ч до 6 м3/ч;
BK-G6T – от 0,06 м3/ч до 10 м3/ч;
BK-G10T – от 0,10 м3/ч до 16 м3/ч.
         Порог чувствительности:
BK-G4T V1,2, G4T,G6T – 0,008 м3/ч;
BK-G10T – 0,01 м3/ч.
         Относительная погрешность измерения в диапазоне расходов:
от Qмин до 0,1Qном: ± 3%;
от 0,1Qном до Qмакс(включит.): ± 1,5%.
         Рабочее давление газа: 50 кПа.
         Максимальное допустимое давление: 50 кПа.
         Потеря давления не более: 200 Па для G4T V1,2, G4T, G6T; 300 Па для G10T.
         Циклический объем: BK-G4T 1,2 дм3, BK-G4T 2 дм3, BK-G6 2 дм3, BK-G10 5,6 дм3.
         Температура рабочей среды: от минус 25°С до плюс 40°С.
         Температура окружающей среды, при которой не нарушается работоспособность счетчика: от минус 40°С до плюс 55°С.
         Масса счетчика:
BK-G4T V1,2 не более 1,9 кг;
BK-G4T не более 3,5 кг;
BK-G6T не более 3,5 кг;
BK-G10T не более 4,3 кг.
         Межповерочный интервал: 10 лет.
         Гарантийный срок эксплуатации: 18 месяцев.
         Срок службы счетчика: не менее 24 лет.

Устройство и принцип работы

         Счетчик состоит из герметичного корпуса с присоединительными штуцерами, внутри которого расположены камерные измерительные блоки, кривошипно-шатунный механизм, газораспределительный механизм, состоящий из распределителя, клапанов, редуктора с регулировочной платой и отсчетного механизма. Камеры блоков разделены эластичными подвижными перегородками с жесткими центами. Принцип работы диафрагменного счетчика основан на поочередном вытеснении газа из рабочих камер за счет попеременного перемещения диафрагм входным давлением газа. При поступлении через входной патрубок в герметичный корпус, газ через открытый клапан поступает в камеру. Увеличение объема газа в камере вызывает перемещение подвижной перегородки и вытеснение газа из соседней камеры, через распределитель в выходной патрубок. Перемещение подвижных перегородок с помощью кривошипно-шатунного механизма передается наколенчатый вал редуктора распределителя и далее отсчетному механизму. Отсчетный механизм выполнен в виде восьмиразрядного цифрового барабанного счетчика оборотов, показания которого отградуированы в м3 (m3).
         Для исключения влияния температуры газа на показания отсчетного устройства, в конструкцию счетчика введено устройство с биметаллической температурной коррекцией. Биметаллическая коррекция при температуре газа отличной от нормальной температуры по ГОСТ 2939, изменяет объем измерительных камер и, тем самым, осуществляет приведение объема потребляемого газа к стандартным условиям.

Отличительные особенности

          Компактность конструкции и современный дизайн.
          Возможность дополнительно монтировать на счетчик низкочастотный генератор импульсов типа IN-Z61 для дистанционной передачи данных.
          Наличие блокировки от обратного хода цифровых колес отсчетного механизма.
          Высокая чувствительность и точность измерений.
          Низкая потеря потеря давления при работе счетчика на всех расходах.
          Нечувствительность к загрязнениям газа.
          Низкий уровень шума при работе.
          Отсутствие энергетических затрат.
          Высокая коррозионная стойкость применяемых при изготовлении счетчика металлических материалов и эксплуатационная надежность применяемых синтетических материалов.
          Счетчик работает, на любом из заявленных в технических требованиях расходе, без ограничений по продолжительности, с сохранением метрологических характеристик.
          Длительный срок службы.

          Обслуживание

          Диафрагменные счетчики газа с механической температурной коррекцией специального технического обслуживания не требует, но владелец обязан следить за чистотой поверхности счетчика. Для ухода за поверхностью счетчика можно использовать мыльный раствор и другие бытовые моющие средства. Бензин, керосин, растворители различных марок применять для чистки счетчика запрещается.
